PSchmid hat geschrieben: Fr 7. Nov 2025, 10:52
BTW: Ich bin gerade dabei herauszufinden, ob ich mir ein kleines kompaktes 1kW Ladegerät für die UV konstruieren kann. So das ich am Arbeitsplatz bei Bedarf nachladen kann

Das dürfte so ziemlich das kleinste in 1kW sein.
41x52x152mm 600Gramm Das nächste größere wäre ein Flatpack S 48V 1800W
41x72x217mm 850Gramm

Dann käme das Vertiv R48-2000E3 2kW
41x82x252mm 1,1kg

Allen gemein sie sind nicht wasserdicht.

Falcon hat geschrieben: Fr 7. Nov 2025, 11:08
ladegerät selber bauen? selbstentwickeln oder aus komponenten?

Sorry, hab ich mich wohl falsch ausgedrückt.
"Selbstentwicklung" ist da wohl der falsche Begriff. Nennen wir es "Systemintegration"

Ich möchte mir für die UV Batterie Zellkonfiguration ein passendes Ladegerät besorgen und versuchen das Typ 6 Steckerkonzept dort zu integrieren. Ich bin noch völlig am Anfang, aber um einen Arduino für die CAN Kommunikation inkl. der Ansteuerung des Verriegelungsmechanismus im Stecker und der Steuerung des Pilot Signals werd ich wohl nicht umher kommen.

dominik hat geschrieben: Fr 7. Nov 2025, 12:16 Das dürfte so ziemlich das kleinste in 1kW sein.

Hättest du da einen Link für mich?
Meine übliche Bezugsquelle für so was ist im Grunde immer AliExpress.

... oder Dominik

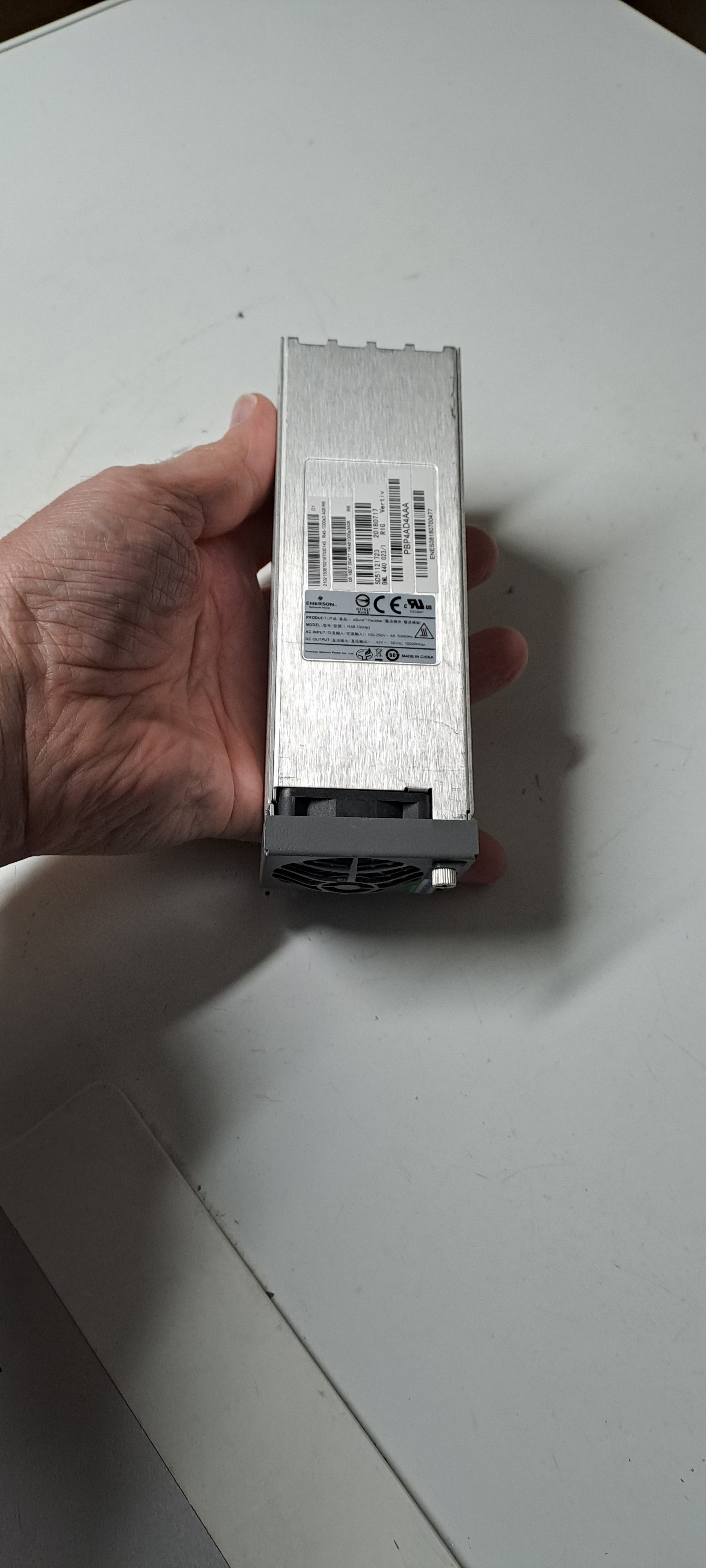

Das ist meine Hand auf dem Bild und ich hab gebrauchte und neue rum liegen.

Das Modell heißt R48-1000E3

Ok danke, ich komm gegebenenfalls nochmal drauf zurück.

PSchmid hat geschrieben: Fr 7. Nov 2025, 12:18 ... um einen Arduino für die CAN Kommunikation ..

Mit CAN bist du bei den von mir genannten "Telekom Rectifiern" genau richtig.

Wenn du dich etwas einlesen möchtest

https://endless-sphere.com/sphere/threa ... st-1747656

Da sind meine Erkentnisse darüber niedergeschrieben, leider etwas chaotisch, weil nach und nach was dazu kam.
Auf Github gibt es mittlerweile vielleicht eine schönere Zusammenfassung, aber als ich damals angefangen habe gab es im Netz dazu gar nichts.

PSchmid hat geschrieben: Sa 25. Okt 2025, 11:43 Interessant was da in der Bedienungsanleitung so steht.

Also wenn das mit den 12.1 kWh stimmt, ...

Ich zitiere mich hier mal selbst, weil ich gerade folgende Info von UV per Mail bekommen habe:
Meine Interpretation: Hier hat man wohl 20% Kapazitätsreserven (nach unten) die nicht nutzbar sind, da vermutlich aufgrund dem 58V System die Spannung in dem Bereich so weit abfällt, so dass die Verwendung dieser 20% eben keinen Sinn ergeben.

Für mich jetzt komplett wertungsfrei. Dem Akku gefällt das sicher, wenn er unten so ein komfortables Polster besitzt.

Und gleich noch ein Lob an UV. Hätte nicht gedacht, dass die überhaupt mit mir, als deutscher Kunde, direkt kommunizieren. Sie hätten mich auch auf meinen Händler verweisen können.

Normalerweise werden 3-5% oben zurückgehalten und der Rest dann am unteren Ende des SOC.

dominik hat geschrieben: Fr 7. Nov 2025, 19:24 Normalerweise werden 3-5% oben zurückgehalten und der Rest dann am unteren Ende des SOC.

Zero hat 28S, mal 4,2V wäre 117,6V, aber Ladeschluss ist bei 116,2V (also 4,15V pro Zelle). Das sind nur 1,2% Spannung oben weniger, aber die ist ja nicht linear zur Ladungsmenge...
