3d-gedrucktes Zubehör und Teile für Zero

[MEroller]

Habe mal meinen Arbeitskollegen mit dem 3D Druck bauftragt, den "A" Griff für M4 Senkkopfschrauben. Der Griff sollte mir das einstecken vom Y-Adapter in den externen Ladestecker überm Motor massiv erleichtern. Seit der Seitenkofferhalter im Weg ist war das immer ein Stochern im dunkeln...

[sugram]

Hallo

Dann hätte ich hier die Frage, ob mir jemand evtl. die Parkscheibe die hier
viewtopic.php?p=246851#p246851
vorgestellt wird, für mich drucken könnte?
Falls sich das Kostentechnisch nicht lohnt, dann bitte vorher Bescheid geben.
Für die Frage das man sich die Löcher selber bohrt, würde ich machen, aber dafür bräuchte man eine Ständerbohrmaschine

[der niederrheiner]

Sollte auch ohne das "Ständer" gehen. . .


Stephan

[MEroller]

Ich hätte das vielleicht eher hier zum Besten geben sollen:
viewtopic.php?p=292724#p292724

[6ffm70]

Ich hätte das vielleicht eher hier zum Besten geben sollen:
viewtopic.php?p=292724#p292724

Gut, daß es für Dich funktioniert!
Der workflow mit den Dateien zur FDM-Druckvorbereitung ist:

• STL: tesselierte Geometrie im 3d-Format (typ. erzeugt mit einem CAD Programm)

• 3mf: importierte Geometrie mit Druckparametern; d.h. Geometrie-, Drucker-, Werkzeug-, Material-spezifische Einstellungen (typ. erzeugt mit einem CAD oder Slicer Programm)

• gcode: der Maschinencode (typ. erzeugt mit einem Slicer Programm)

Wenn Ihr aus dem 3mf-Container die Geometrie exportiert (auch mit jedem Desktop-Slicer möglich), dann verliert Ihr die Geometrie-Definitionen, die der Entwickler getestet und definiert hat. In diesem Fall habe ich PETG und vier perimeter definiert; ging zuverlässig an drei Mustern mit den vom Hersteller empfohlenen 1.4Nm, die er für PC und #8-Schrauben ermittelt hat.

Kann der Griff noch eine Freistellung für die Zugentlastung brauchen?

[MEroller]

Kann der Griff noch eine Freistellung für die Zugentlastung brauchen?

Prinzipiell ja, doch bleibt dann kaum noch Dicke für den Schraubenkopf. Deshalb hatten wir das bleiben lassen.

[schnber]

Hola!

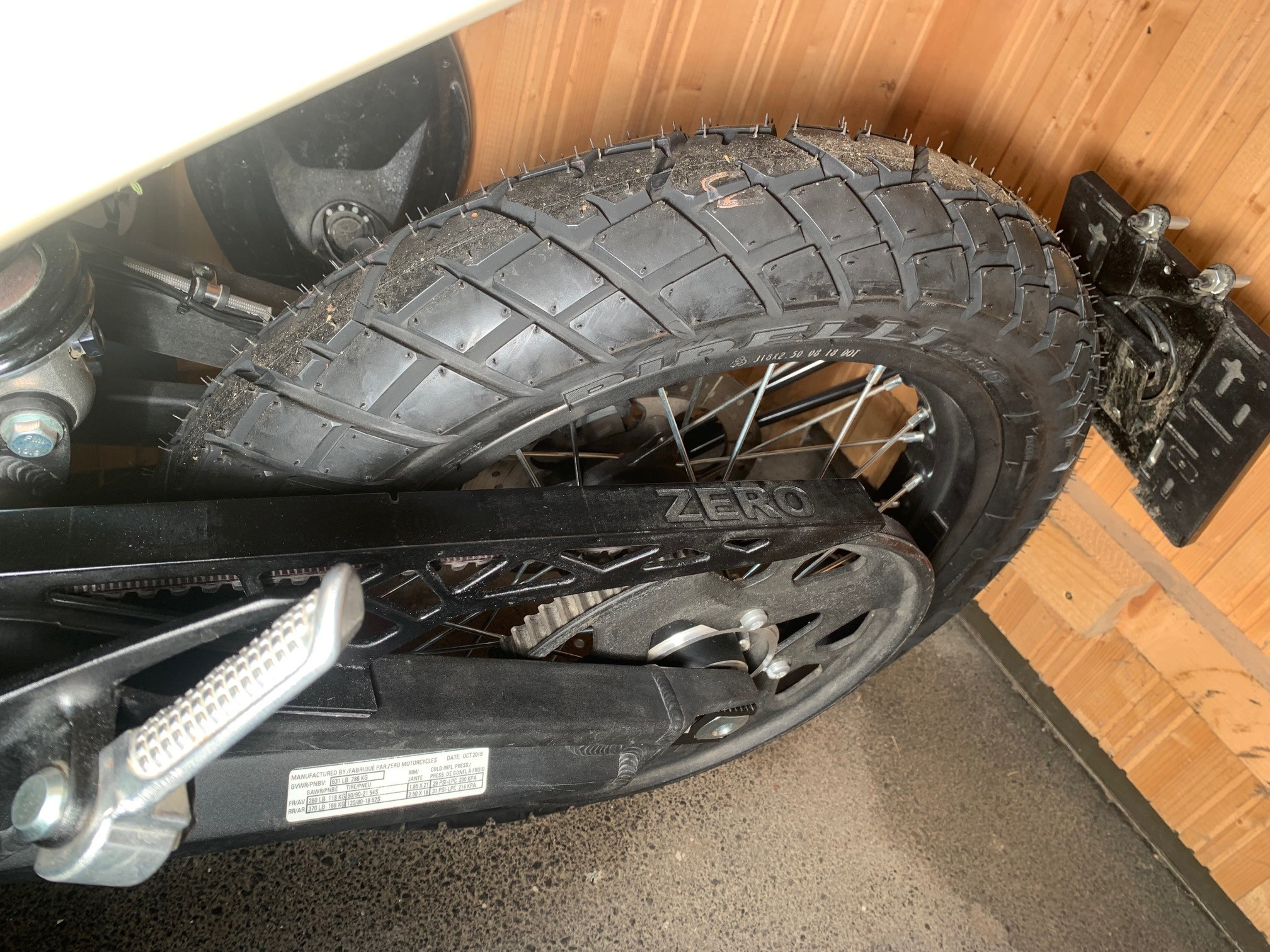

Hab von meiner FX mal den Ketten- Reifen- über alles Schutz demontiert.
Sieht gleich viel schnittiger aus

Nur die Freundlichen würden das wohl nicht gutieren, daher muss ein schlanker Ersatz her.

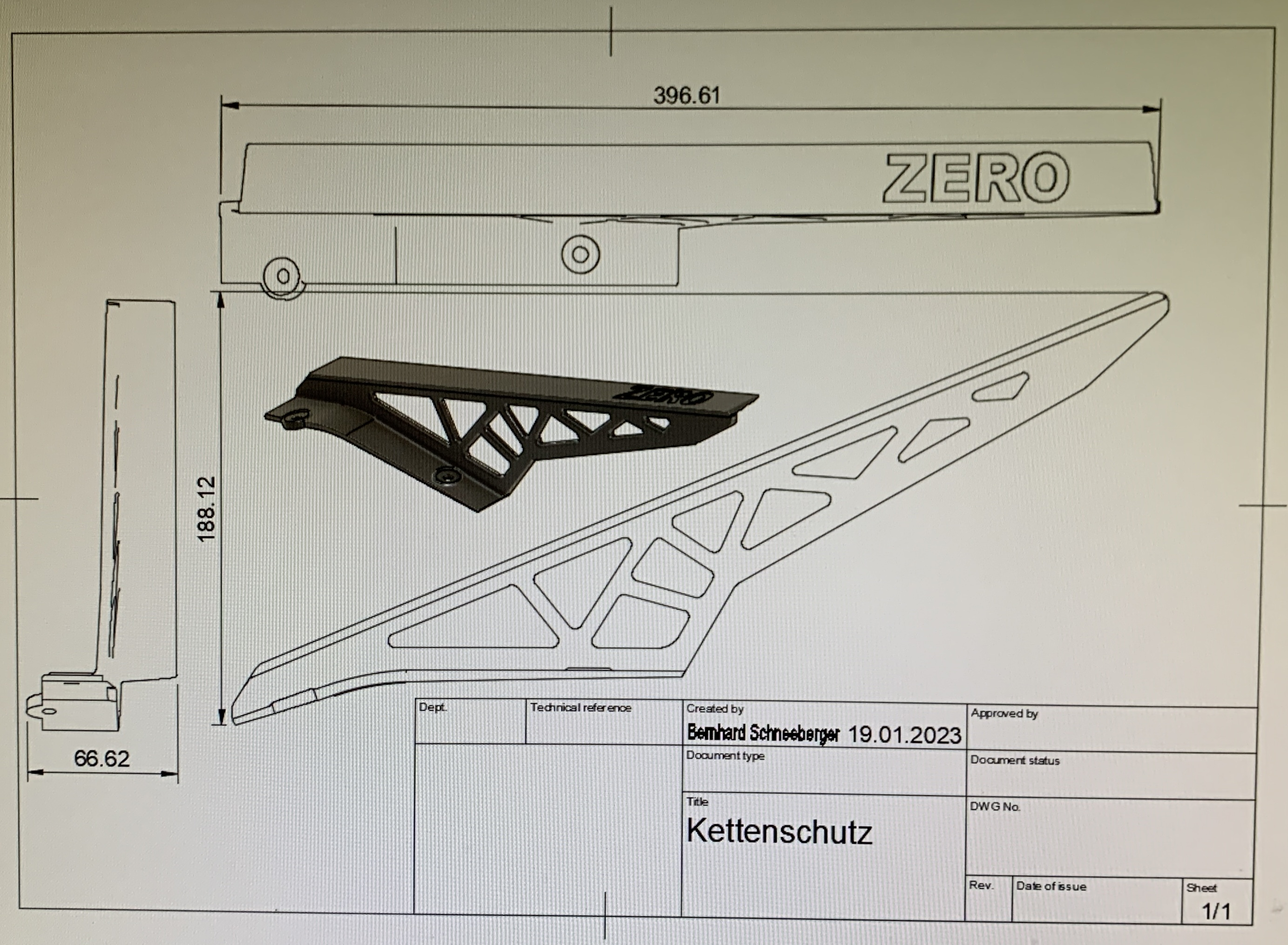

Schnell mal gezeichnet das Teil und auch schon gedruckt.
Jetzt muss noch geschmirgelt und lackiert werden…

Mal sehen was dabei rauskommt…

Bernardo

[Fasemann]

Na, ich habe mal Werkzeugmacher gelernt, da brauche ich kein 3D Drucker, aber ich kann auch 3D .

[schnber]

ich kann auch 3D .

Ich gratuliere zu den außerordentlichen Fähigkeiten.

mal Werkzeugmacher gelernt, da brauche ich kein 3D Drucker

... das muss aber lange her sein...

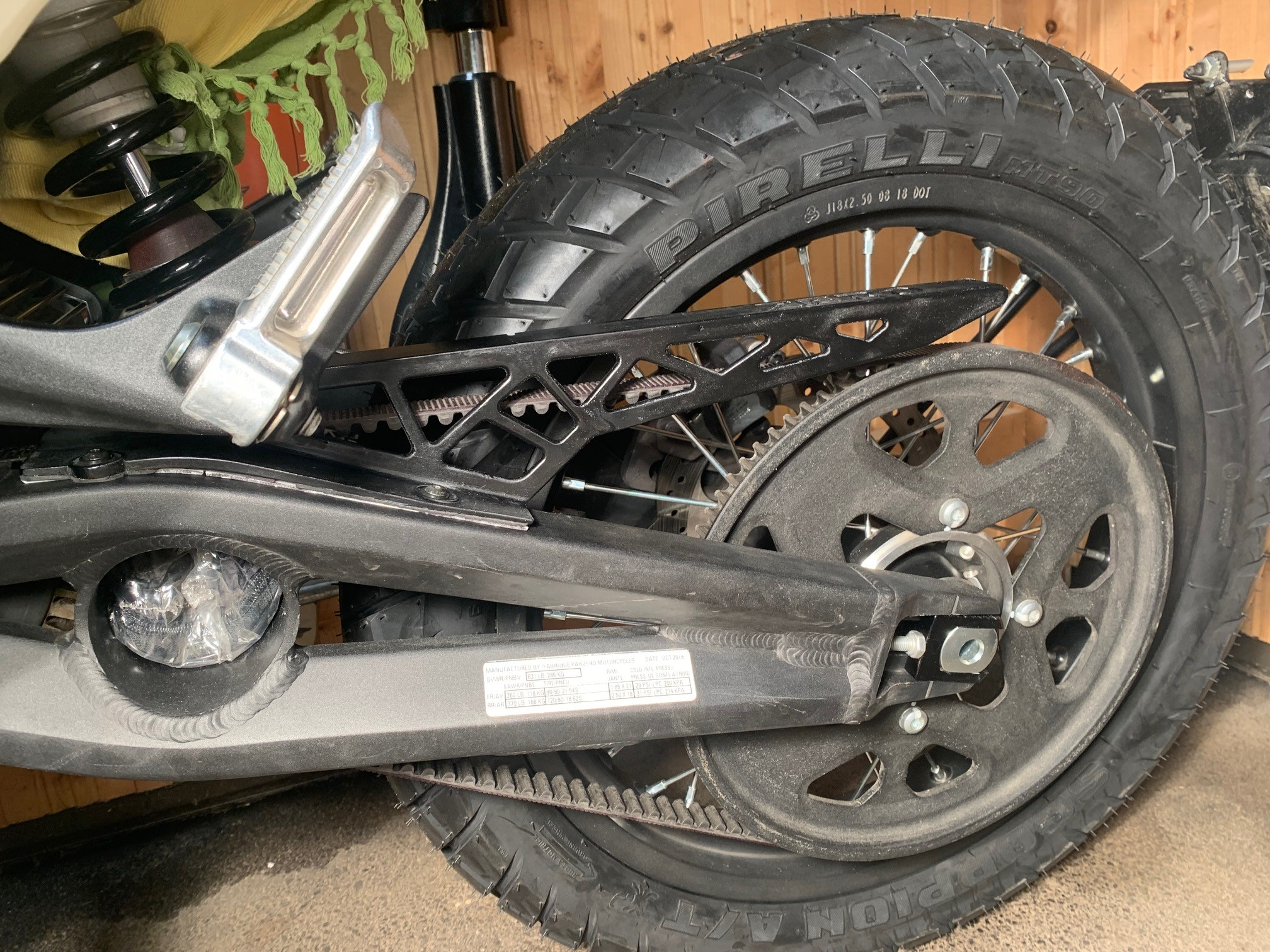

Mal zur Probe aufgesetzt... und passt.

[MEroller]

Viel wichtiger wäre ein geschlossener Schutz des unteren Riementrums, das bräuchte meine S auch. Dass ich keine Angst um den Riemen mehr haben muss, wenn es Rollsplitt auf der Straße gibt...
