Tagebuch mit einem China-Elektromotorrad

[Pedator92]

Diesen Controller muss man nicht verstehen.

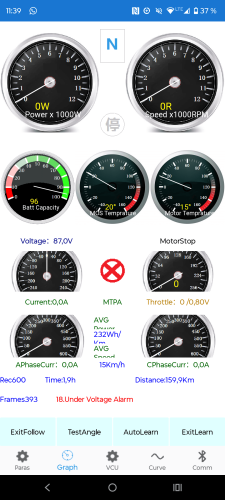

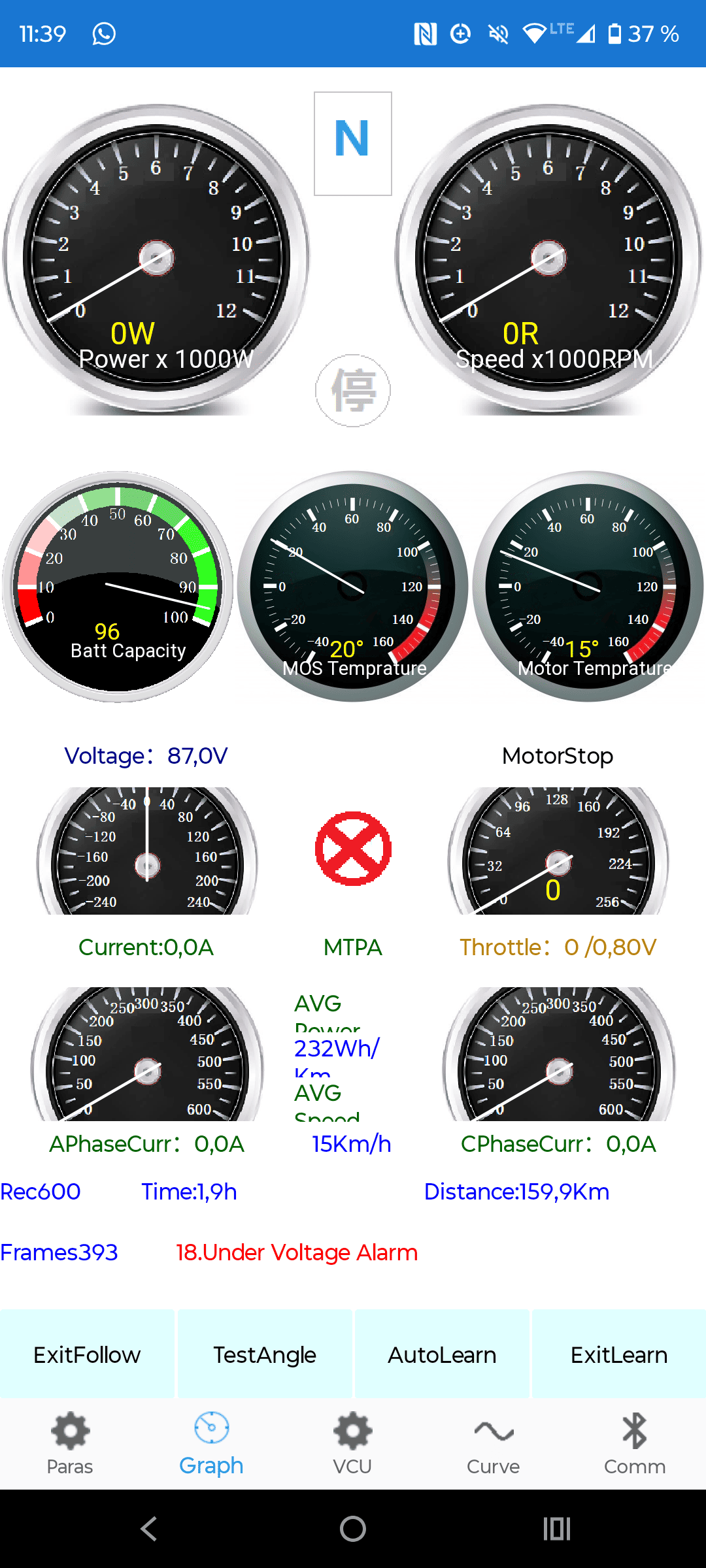

Ich bin munter am weiter machen und hab die rechte Hupe ausgepinnt und mit einem neugelegten Kabel auf Cruise (pin 17) gelegt. Seit dem Test mit dem Controller ob's klappt, piept er nur noch dauerhaft 5x. Heißt Unterspannung, dabei liegt die Spannung bei 87 Volt laut Controller.

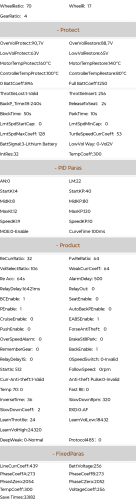

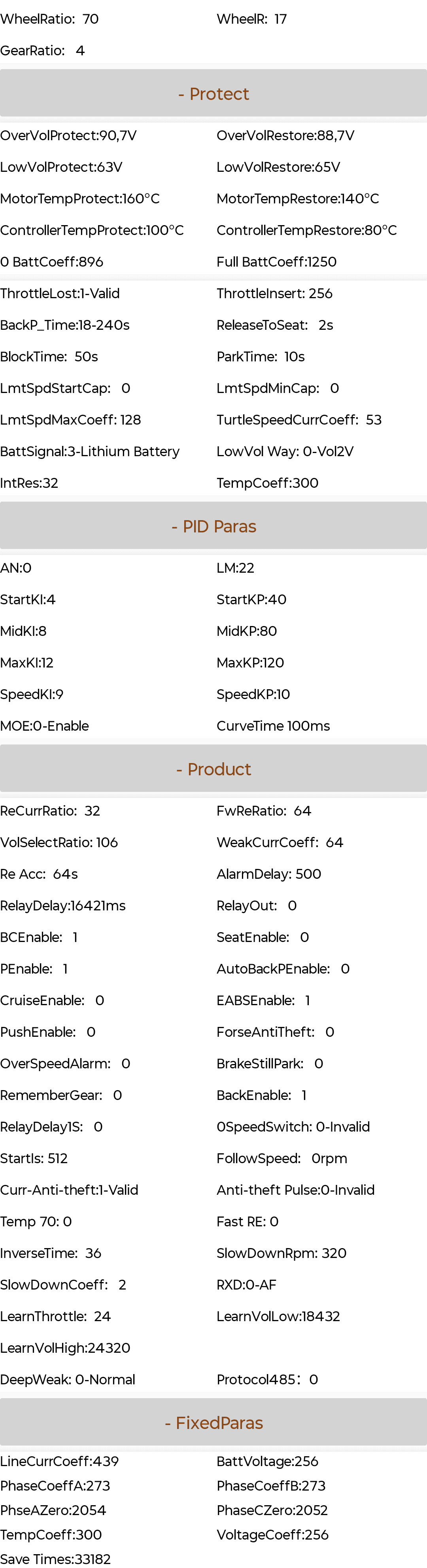

Gerne könnt ihr auch sonst mal drüber schauen, vielleicht seht ihr was?

[dominik]

Es gibt Eingänge die +12V erwarten und andere erwarten eine Verbindung zur Masse, da kann man schon mal ungewollt was lahmlegen.

[Pedator92]

Es gibt Eingänge die +12V erwarten und andere erwarten eine Verbindung zur Masse

Pin 17 wird auf masse gezogen, es hat ja auch funktioniert als ich es getestet hatte nur seit der Verbindung piept er eben dauerhaft 5x, auch wenn das Kabel wieder getrennt ist.

Stell ich den Controller auf 60v dann zeigt er mir Überspannung an, ist ja auch richtig. Aber bei 72v zeigt er sofort wieder Unterspannung an.

Kabelbaum hab ich inzwischen komplett überprüft und ist fehlerfrei.

Ich muss glaub ich mal in den Controller schauen ob da irgendwas Sichtbar ist.

[Pedator92]

Ich hab mal noch einen Fehler im Pinout vom Rechten Bedienteil gefunden, die Masse floß nicht für alle Teile in dem Bedienteil sondern erst in den kill switch und dann weiter. Aber das ist schon erledigt.

Hat dieses Relais im Kabelbaum vom FarDriver (nicht der 30 pin Stecker am Controller) irgendeinen Tiefergründigen Sinn ?

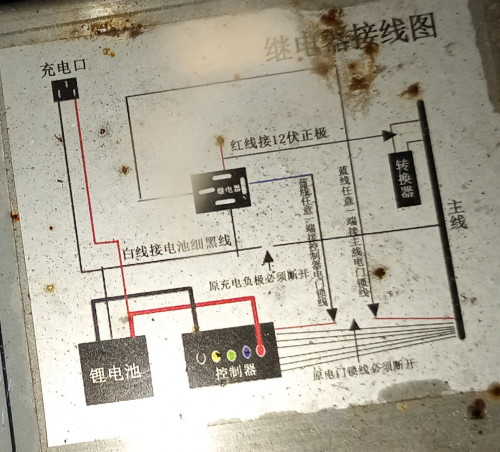

Auch auf dem Akku klebt so ein Diagramm. Zündung schaltet den Wandler ein, dadurch wird ein Relais geschalten was die Akkuspannung auf den Controller gibt. Macht diese wenn überhaupt eine Sekunde wirklich ein Unterschied ?
Ich hatte das gesamte Relais samt Sockel ausgebaut und so verbunden.

[dominik]

Relais, könnte ein Softstart sein.
Entweder hängt der Fardriver immer an Spannung oder er muss bei jedem Einschaltvorgang mit einer Softstartschaltung langsam auf Spannung gebracht werden.
Ein kräftiges Schütz würde das kurzschlussartige Laden der Kondensatoren im Fardriver nicht oft überleben.
Das gleiche Spiel passiert auch beim DCDC Wandler, der killt bei vielen Rollern die Kontakte im Zündschloss.

[Pedator92]

Nein das ist ein normales Kfz Relais, das Zündschloss schaltet den Wandler ein und dadurch wird das Relais angezogen und der Controller freigegeben. Hab's eben mal wieder eingesetzt und es hat nichts verändert.
Der Controller hängt 24/7 an Akku.

Ich schau mal nach einem neuen Controller

Edit: mit Gestell lässt sich der Controller viel besser ausbauen
Ich hab auch mal reingeschaut aber das Ding ist komplett vergossen, es lässt sich zwar einigermaßen gut entfernen aber die Chance auf Kurzschluss ist trotzdem gegeben.

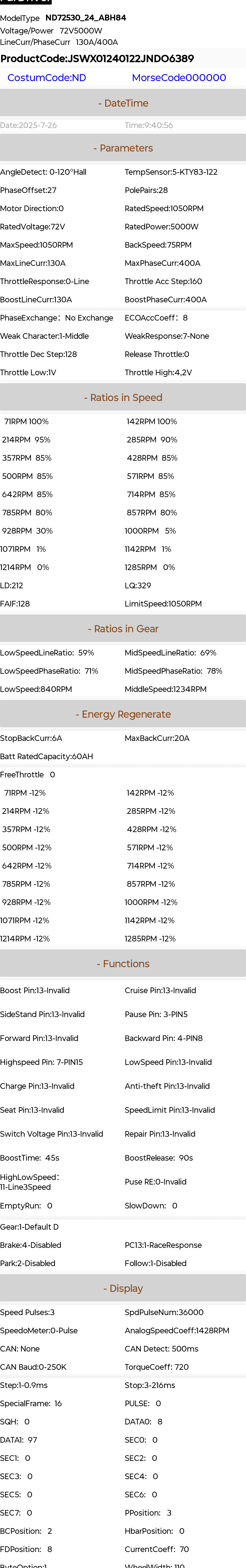

Hab nun ein FarDriver ND84360 bestellt, der passt spannungstechnisch besser (und wird wahrscheinlich auch wegen den Peaks auf 89V sein zeitliches gesegnet haben), so könnte ich später auch auf 27S LFP gehen. Vom Phasenstrom sollte es auch gut zu meinem 5KW Motor passen.

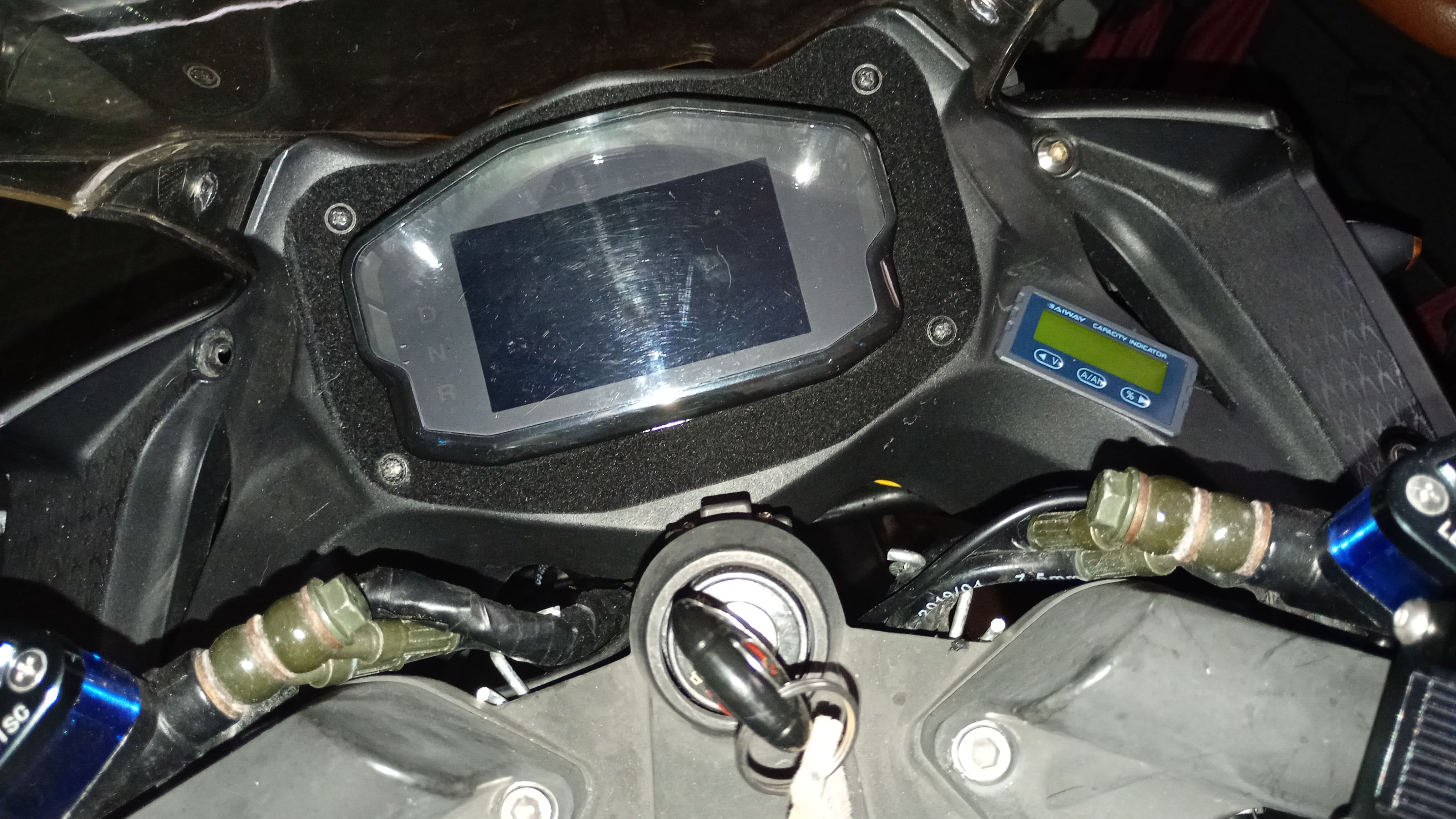

Ich hab noch ein Akku Monitor bestellt, den ty23, der dürfte während der Fahrt gut ablesbar sein und ich kann einfach zu dem switchen was ich dann brauche. Ist mit dem Liion Akku noch nicht so wichtig aber besser ablesbar als das Balkendiagramm im normalen Display.
