EM6000 Umrüstung auf 21xCalbCA40

gerri
Beiträge: 225
Registriert: Fr 17. Jun 2011, 21:07
PLZ: 9020
Land: A
Tätigkeit: Techniker i. R.
Kontaktdaten:

EM6000 Umrüstung auf 21xCalbCA40

Beitrag von gerri »

Es ist soweit,jetzt kommt er dran :) .....habe kommende Woche etwas weniger zu tun, passt also.

Gestern wurde ihm mal das Kleidchen ausgezogen und alles Blei entfernt(die finden woanders ein neues Betätigungsfeld)

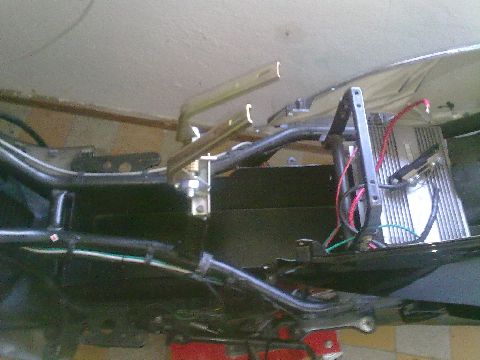

und so sieht es drunter aus..

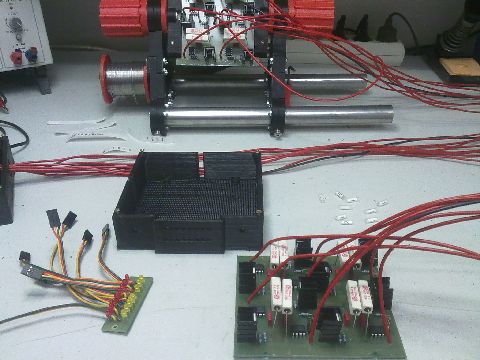

Ich habe vor einiger Zeit schon mal zwischendurch die Komponenten dafür gefertigt,

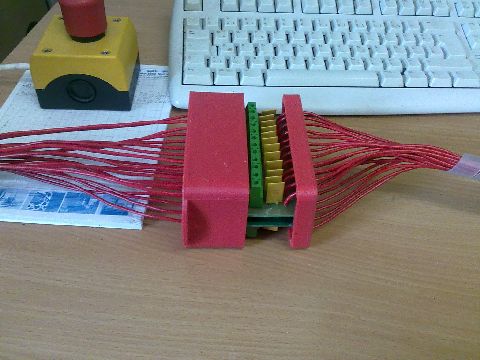

die Balancer habe ich diesmal etwas kleiner designt um eine kompaktere Form für die Gehäuse (3D Druck) zu bekommen,
habe also 3x8erBoards gemacht, somit stehen also noch 3in reserve zu verfügung...falls mal wäre.
Weiter geht es morgen mit dem Bau einer Fusebox ......
Yoom Royal-Benzhou YY7QTD-25 - Contr. Emsiso 120 - 20 x Calb SE40AHA
Innoscooter EM6000 - Contr. 6Phasen 100A - 21 x Calb CA40FI
Esprit Fury 100 - Contr. Kelly KBL72301 - 24 x CHL 50A + Akkuheizung
Solarscooter SCP 4040 - Contr. Emsiso edrive 250 - 24 x CHL 40A
2x KTM Traveller 250W Frontmotor und 36V10AH Headway´s

Benutzeravatar
MEroller
Moderator
Beiträge: 11655
Registriert: Mo 1. Nov 2010, 22:37
Roller: Zero S 11kW ZF10.5/erider Thunder (R.I.P)
PLZ: 7
Tätigkeit: Entwickler (Traktionsbatterie)
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von MEroller »

Hat der schon einen Cylce Analyst oder ähnliches eingebaut? Im ersten Bild ist rechts ein entsprechender Shunt zu erkennen...
Zero S 11kWZF10.5
e-rider Thunder 5000: Ruht in Frieden
1500km kostenloses Supercharging für Käufer und Referenzgeber (natürlich nicht für E-Roller ;) )=> PN schicken

gerri
Beiträge: 225
Registriert: Fr 17. Jun 2011, 21:07
PLZ: 9020
Land: A
Tätigkeit: Techniker i. R.
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von gerri »

Ja richtig,ist der Shunt vom CA,habe den gleich nach dem Kauf des Rollers eingebaut.
Yoom Royal-Benzhou YY7QTD-25 - Contr. Emsiso 120 - 20 x Calb SE40AHA
Innoscooter EM6000 - Contr. 6Phasen 100A - 21 x Calb CA40FI
Esprit Fury 100 - Contr. Kelly KBL72301 - 24 x CHL 50A + Akkuheizung
Solarscooter SCP 4040 - Contr. Emsiso edrive 250 - 24 x CHL 40A
2x KTM Traveller 250W Frontmotor und 36V10AH Headway´s

gerri
Beiträge: 225
Registriert: Fr 17. Jun 2011, 21:07
PLZ: 9020
Land: A
Tätigkeit: Techniker i. R.
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von gerri »

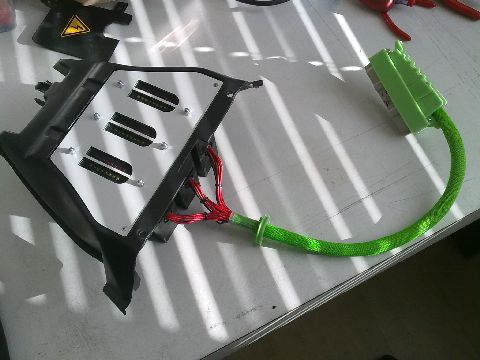

Sodele ....die Fusebox ist fertig ............
Danach haben die Balancer einen Befestigungsplatz gefunden, habe dafür eine 3mm
Polystrolplatte zurechtgefräst und auf die Abdeckung montiert.
Stecker/Kupplung sind wieder Harting 24+1pol........
unter der kleinen Klappe am Grünen Stecker habe ich Andersonstecker zum Laden
über Externes Ladegerät verbaut.

Morgen werden die Akkus versenkt und verkabelt...
Yoom Royal-Benzhou YY7QTD-25 - Contr. Emsiso 120 - 20 x Calb SE40AHA
Innoscooter EM6000 - Contr. 6Phasen 100A - 21 x Calb CA40FI
Esprit Fury 100 - Contr. Kelly KBL72301 - 24 x CHL 50A + Akkuheizung
Solarscooter SCP 4040 - Contr. Emsiso edrive 250 - 24 x CHL 40A
2x KTM Traveller 250W Frontmotor und 36V10AH Headway´s

gerri
Beiträge: 225
Registriert: Fr 17. Jun 2011, 21:07
PLZ: 9020
Land: A
Tätigkeit: Techniker i. R.
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von gerri »

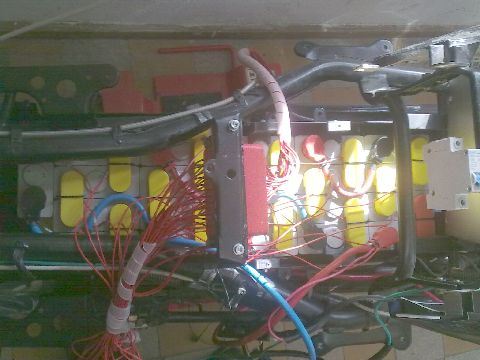

sooo......war Heute der Zeitintensivere Teil der Prozedur,
habe für den Einbau der Calb´s gute 2,5std. gebraucht........
Sieht noch etwas chaotisch aus ,wird dann morgen zusammen mit einer Befestigung
für Ladegerät und Shunt gemacht.......
Yoom Royal-Benzhou YY7QTD-25 - Contr. Emsiso 120 - 20 x Calb SE40AHA
Innoscooter EM6000 - Contr. 6Phasen 100A - 21 x Calb CA40FI
Esprit Fury 100 - Contr. Kelly KBL72301 - 24 x CHL 50A + Akkuheizung
Solarscooter SCP 4040 - Contr. Emsiso edrive 250 - 24 x CHL 40A
2x KTM Traveller 250W Frontmotor und 36V10AH Headway´s

Benutzeravatar
MEroller
Moderator
Beiträge: 11655
Registriert: Mo 1. Nov 2010, 22:37
Roller: Zero S 11kW ZF10.5/erider Thunder (R.I.P)
PLZ: 7
Tätigkeit: Entwickler (Traktionsbatterie)
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von MEroller »

Das wird wohl ein obersauberes Teil, 3D-Drucker und Konstruktionssoftware eröffent halt schon ganz andere Möglichkeiten :mrgreen:
Zero S 11kWZF10.5
e-rider Thunder 5000: Ruht in Frieden
1500km kostenloses Supercharging für Käufer und Referenzgeber (natürlich nicht für E-Roller ;) )=> PN schicken

STW
Beiträge: 5484
Registriert: So 22. Feb 2009, 11:31
Roller: Niu NGT
PLZ: 14***
Wohnort: bei Berlin
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von STW »

Hmm, wieder mal beeindruckend. Sind die Polabdeckungen auch aus dem Drucker oder gibt es dazu eine Kaufquelle?
NIU NGT ab 06/20 Km-Stand > 8000km
Niu NPro seit 09/19 Km-Stand > 8000km
Ahamani Swap Bj 2007 - 2.4KW - Vario - Km-Stand > 27.000km - 40AH Thundersky ab 11/08 - CALB 70AH seit 10/11 -Verschrottung 09/19

gerri
Beiträge: 225
Registriert: Fr 17. Jun 2011, 21:07
PLZ: 9020
Land: A
Tätigkeit: Techniker i. R.
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von gerri »

MEroller hat geschrieben: und Konstruktionssoftware
Du wirst Lachen Ich benutze zur Zeit fast nurmehr SketchUp8 um meine Teile zu zeichnen...DXF und STL Exporterweiterung
installieren und gut isses...

STW aus dem Drucker...hatte auch mal geschaut wegen Abdeckungen fand aber damals nix gscheites ..
Yoom Royal-Benzhou YY7QTD-25 - Contr. Emsiso 120 - 20 x Calb SE40AHA
Innoscooter EM6000 - Contr. 6Phasen 100A - 21 x Calb CA40FI
Esprit Fury 100 - Contr. Kelly KBL72301 - 24 x CHL 50A + Akkuheizung
Solarscooter SCP 4040 - Contr. Emsiso edrive 250 - 24 x CHL 40A
2x KTM Traveller 250W Frontmotor und 36V10AH Headway´s

STW
Beiträge: 5484
Registriert: So 22. Feb 2009, 11:31
Roller: Niu NGT
PLZ: 14***
Wohnort: bei Berlin
Kontaktdaten:

Beitrag von STW »

Hinsichtlich der Polabdeckungen wäre ich an einer Kleinserie von 15 Stück interessiert - und wahrscheinlich nicht nur ich. 2008 gab es mal welche bei den Thunderskys dazu, aber ich habe die leider nie wieder irgendwo entdeckt.
NIU NGT ab 06/20 Km-Stand > 8000km
Niu NPro seit 09/19 Km-Stand > 8000km
Ahamani Swap Bj 2007 - 2.4KW - Vario - Km-Stand > 27.000km - 40AH Thundersky ab 11/08 - CALB 70AH seit 10/11 -Verschrottung 09/19

Peter51
Beiträge: 4231
Registriert: Sa 6. Aug 2011, 10:04
Roller: E-Max 90s, E-Max 110s, E-Max 120s
PLZ: 2
Kontaktdaten:

Re: EM6000 Umrüstung auf 21xCalbCA40

Beitrag von Peter51 »

......der Drucker druckt nicht nur gelb sondern auch rot und schwarz.
E-Max 90s von 2010 - Vmax>50km/h - km-Stand >11.400 - 4x Greensaver SP50-12 50Ah C20
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 16x LiFePo4 CHL 40Ah
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2022 - 72V100Ah LFP-Akku - JK-B2A24S Balancer BT - MQ Controller BT
