Battery Management System
-
- Beiträge: 602
- Registriert: Do 19. Mai 2011, 21:09
- Roller: E-max 140L, Vectrix VX-2
- PLZ: 26
- Kontaktdaten:
Battery Management System
Moin,
nachdem ich mich schon länger mit der Entwicklung und dem Bau eines BMS beschäftigt habe, ist es wohl an der Zeit, das Ganze zu begraben: Ich kriege einfach die Schwingungen nicht raus aus der Schaltung, trotz jeder Menge Kerkos.
Daher: Was gibt es Brauchbares am Markt? Ich suche ein BMS, das mir einerseits die Ladung unterbricht, wenn die Akkus voll sind, oder wenn ein Akku beim Laden plötzlich mit der Spannung durchgeht (angeblich kommen daher die meisten Brände). Geht einer der Akkus beim Entladen unter 2,5 V, so sollte mit das BMS das auch mitteilen. Ich fahre 16 Zellen LiFeYPO mit 90 Ah, Ladestrom 20 A, Entladestrom bis 80 A.
Balancing brauche ich nicht, dafür habe ich 16 einzelne Balancerboards.
Das BMS aus Emco Rollern berücksichtigt wohl nur 4 Akkus, in denen jeweils 4 Zellen in Reihe liegen. Das wäre für mich zwar besser als gar nichts, aber optimal halt auch noch nicht.
Vielleicht wisst ihr ja weiter?
Mit freundlichen Grüßen
nachdem ich mich schon länger mit der Entwicklung und dem Bau eines BMS beschäftigt habe, ist es wohl an der Zeit, das Ganze zu begraben: Ich kriege einfach die Schwingungen nicht raus aus der Schaltung, trotz jeder Menge Kerkos.
Daher: Was gibt es Brauchbares am Markt? Ich suche ein BMS, das mir einerseits die Ladung unterbricht, wenn die Akkus voll sind, oder wenn ein Akku beim Laden plötzlich mit der Spannung durchgeht (angeblich kommen daher die meisten Brände). Geht einer der Akkus beim Entladen unter 2,5 V, so sollte mit das BMS das auch mitteilen. Ich fahre 16 Zellen LiFeYPO mit 90 Ah, Ladestrom 20 A, Entladestrom bis 80 A.
Balancing brauche ich nicht, dafür habe ich 16 einzelne Balancerboards.
Das BMS aus Emco Rollern berücksichtigt wohl nur 4 Akkus, in denen jeweils 4 Zellen in Reihe liegen. Das wäre für mich zwar besser als gar nichts, aber optimal halt auch noch nicht.
Vielleicht wisst ihr ja weiter?
Mit freundlichen Grüßen
-
- Beiträge: 6174
- Registriert: Sa 6. Aug 2011, 10:04
- Roller: E-Max 90s, E-Max 110s, E-Max 120s
- PLZ: 2
- Kontaktdaten:
Re: Battery Management System
...vielleicht hilft ja das Energy EMS System von Elitepowersolution.com. Das BMS schließt das Ladegerät mit ein. Ist eine Zelle z.B. bei 3,7V angelangt schaltet das Ladegerät ab. Hat das Balancerboard die 3,7V etwas nach unten geregelt, lädt das Ladegerät weiter. Hat eine Zelle weniger als 2,5V wird - glaube ich - wird der Motorcontroller abgeschaltet. MEroller fährt soetwas....
E-Max 90s von 2010 - Vmax>50km/h - km-Stand >11.400 - 4x Greensaver SP50-12 50Ah C20
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 16x LiFePo4 CHL 40Ah
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2024 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 16x LiFePo4 CHL 40Ah
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2024 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
- dexter
- Beiträge: 331
- Registriert: So 7. Aug 2011, 21:24
- PLZ: 58256
- Wohnort: Ennepetal
- Kontaktdaten:
Re: Battery Management System

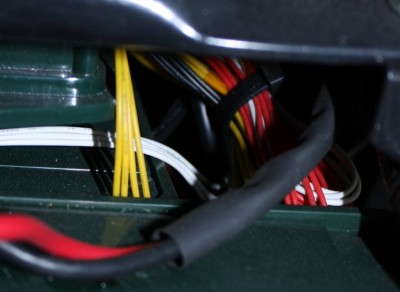

Weiss nicht ob Dir das hilft, aber bei meinem Emco gehen vom BMS in die vier Akkuboxen jeweils vier Kabel in einem Strang. Die Info von der Emco-Technik war auch, dass jede Zelle einzeln überwacht wird. Was das allerdings überhaupt für ein BMS ist, wie man es separat bekommt und ob man es für 90 Ah (Boah ey ) konfigurieren muss/kann weiss ich nicht.
Nachtrag: hab noch ein Foto davon gefunden:
Nachtrag: hab noch ein Foto davon gefunden:
Michael
Twizy Technic (80 km/h; 13 kW) ..... 23.622 km / 2.383 kWh => 10,1 kWh/100km
Emco Novum-Li (45 km/h; 3 kW) ..... 3.923 km / 203 kWh => 5,2 kWh/100km
(Stand: 10/2014, Verbrauch ab Steckdose)
Twizy Technic (80 km/h; 13 kW) ..... 23.622 km / 2.383 kWh => 10,1 kWh/100km
Emco Novum-Li (45 km/h; 3 kW) ..... 3.923 km / 203 kWh => 5,2 kWh/100km
(Stand: 10/2014, Verbrauch ab Steckdose)
- MEroller
- Moderator
- Beiträge: 17318
- Registriert: Mo 1. Nov 2010, 22:37
- Roller: Zero S 11kW ZF10.5/erider Thunder (R.I.P)
- PLZ: 7
- Tätigkeit: Entwickler (Traktionsbatterie)
- Kontaktdaten:
Re: Battery Management System

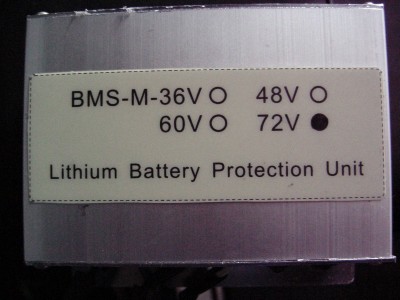

Mein BMS ist wohl nicht von Elite, ist so ein no-name-Alukästchen: Ich bin nicht ganz sicher, vermute aber, dass der Batteriestrom durch dieses Ding geht und dieser schlicht unterbrochen wird, wenn das BMS von einem Balancer entweder die Meldung "überladen" oder "Unterspannung" kommt. Die LED-Anzeige vom Ladegerät bei Meldung "überladen" ist während dem Laden nur interpretierbar als "Battery presence not detected", sprich keine Batterie angeschlossen. Die andere mögliche Interpretation "Reverse polarity or low voltage" kommt da überhaupt nicht in Frage.Peter51 hat geschrieben:... Hat eine Zelle weniger als 2,5V wird - glaube ich - wird der Motorcontroller abgeschaltet. MEroller fährt soetwas....
Es könnte aber auch sein, dass das Kästchen per CAN-Befehl dem Ladegerät Pause verordnet und das dieselbe LED-Warnmeldung generiert. Aber das würde dann das Aussetzten des Controllers bei Balancer-Meldung "Unterspannung" nicht erklären.
Leider ist die Herkunft dieses Kästchens nicht so einfach zu bestimmen, so dass ich keine Kaufempfehlung ausssprechen kann
Zero S 11kWZF10.5
e-rider Thunder 5000: Ruht in Frieden
e-rider Thunder 5000: Ruht in Frieden
Re: Battery Management System
Ich habe schon überlegt, ob das http://shop.lipopower.de/BMS-10S-16S-60 ... t-Balancer vielleicht was wäre...
Ich habe auch Balancer direkt auf den Zellen. Das - für mich - größte Problem bei denen ist: Die Dinger können kaputt gehen und tief-entladen dann die Zelle (ist mir schon passiert ). Wie soll in diesem Fall ein BMS die Zelle schützen? Soll die den Balancer von der Zelle sprengen ??
Zumindest meine Balancer sind in dieser Hinsicht eine Fehlkonstruktion, weil sie keine Absicherung für den Fehlerfall enthalten.
Ich habe auch Balancer direkt auf den Zellen. Das - für mich - größte Problem bei denen ist: Die Dinger können kaputt gehen und tief-entladen dann die Zelle (ist mir schon passiert ). Wie soll in diesem Fall ein BMS die Zelle schützen? Soll die den Balancer von der Zelle sprengen ??
Zumindest meine Balancer sind in dieser Hinsicht eine Fehlkonstruktion, weil sie keine Absicherung für den Fehlerfall enthalten.
-
- Beiträge: 602
- Registriert: Do 19. Mai 2011, 21:09
- Roller: E-max 140L, Vectrix VX-2
- PLZ: 26
- Kontaktdaten:
Re: Battery Management System
Moin,
erstmal vielen Dank für die Antworten. Als Ladegerät wollte ich gerne meinen Bleilader weiterbenutzen, nur die Abschaltung soll halt das BMS übernehmen. Das BMS von Lipopower sähe ganz gut aus, nur der maximale Ladestrom ist zu klein. Der Bleilader schafft halt 20 A.
Die Lösung von MERoller hört sich auch ganz gut an, ist aber wohl etwas kostenintensiver. Mit welchem Strom lädt das Ding?
Die Balancer will ich mit einem Stecker versehen, die steckdose von den Akkus kommt dann ins Helmfach. So kann ich die Balancer abklemmen, wenn nicht geladen wird und habe außerdem noch zugriff auf jede Akkuspannung, ohne jedesmal den Roller aufmachen zu müssen.
erstmal vielen Dank für die Antworten. Als Ladegerät wollte ich gerne meinen Bleilader weiterbenutzen, nur die Abschaltung soll halt das BMS übernehmen. Das BMS von Lipopower sähe ganz gut aus, nur der maximale Ladestrom ist zu klein. Der Bleilader schafft halt 20 A.
Die Lösung von MERoller hört sich auch ganz gut an, ist aber wohl etwas kostenintensiver. Mit welchem Strom lädt das Ding?
Die Balancer will ich mit einem Stecker versehen, die steckdose von den Akkus kommt dann ins Helmfach. So kann ich die Balancer abklemmen, wenn nicht geladen wird und habe außerdem noch zugriff auf jede Akkuspannung, ohne jedesmal den Roller aufmachen zu müssen.
- MEroller
- Moderator
- Beiträge: 17318
- Registriert: Mo 1. Nov 2010, 22:37
- Roller: Zero S 11kW ZF10.5/erider Thunder (R.I.P)
- PLZ: 7
- Tätigkeit: Entwickler (Traktionsbatterie)
- Kontaktdaten:
Re: Battery Management System
Über Kosten kann ich nicht viel sagen, da das aber eine no-name BMS-Zentrale ist und auch recht klein wird es wohl nicht am obenen Ende der Preisskala für solche Bauteile liegen. Ist aber müßig darüber zu philosophieren, so lange wir nicht wissen, woher das Ding kommt...Gluehbert hat geschrieben:Die Lösung von MERoller hört sich auch ganz gut an, ist aber wohl etwas kostenintensiver. Mit welchem Strom lädt das Ding?
Mein Ladegerät lässt es bei max. 10A Ladestrom bewenden. 20A wären mir lieber und passender zu meinen 40Ah Zellen. Vielleicht sorgt es ja für eine schonendere Ladung und somit mehr Akkulebendsdauer
Zero S 11kWZF10.5
e-rider Thunder 5000: Ruht in Frieden
e-rider Thunder 5000: Ruht in Frieden
-
- Beiträge: 6174
- Registriert: Sa 6. Aug 2011, 10:04
- Roller: E-Max 90s, E-Max 110s, E-Max 120s
- PLZ: 2
- Kontaktdaten:
Re: Battery Management System
M. E. wäre ein BMS auf Basis eines Arduino Boards das Beste. Die Hochschule Ravensburg forscht an solch einem Projekt. Es gibt hier im Forum schon den thread Balancer Umfrage. Interessant ist sicher das BMS System von Clean Power Auto. Soweit ich das überflogen habe, liefern die BMS Module mit aufgelötetem Piepser - akustischer Alarm bei Unter- bzw. Überspannung der Zelle. Zudem gibt es 16- fach BMS Platinen und ich meine auch kleine LCD Displays.....
E-Max 90s von 2010 - Vmax>50km/h - km-Stand >11.400 - 4x Greensaver SP50-12 50Ah C20
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 16x LiFePo4 CHL 40Ah
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2024 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
E-Max 110s von 2010 - Vmax>50km/h - km-Stand >1.800 - 16x LiFePo4 CHL 40Ah
E-Max 120s von 2015 - Vmax 80km/h - TÜV 03.2024 - 72V100Ah LFP-Akku - JK-B2A24S15P Balancer BT - MQ Controller BT
Re: Battery Management System
Mit dem Arduino sollte das gut machbar sein. Spannung der einzelnen Zellen kann man leicht mit den AD-Eingängen überwachen und ggf. den Stromfluss über nen Relais unterbrechen oder irgendwo anzeigen lassen. Für die Überspannung kann man ja weiterhin Balancer-Boards verwenden und irgendwo dort das Überspannungs-Signal abzapfen.Peter51 hat geschrieben:M. E. wäre ein BMS auf Basis eines Arduino Boards das Beste. Die Hochschule Ravensburg forscht an solch einem Projekt. Es gibt hier im Forum schon den thread Balancer Umfrage. Interessant ist sicher das BMS System von Clean Power Auto. Soweit ich das überflogen habe, liefern die BMS Module mit aufgelötetem Piepser - akustischer Alarm bei Unter- bzw. Überspannung der Zelle. Zudem gibt es 16- fach BMS Platinen und ich meine auch kleine LCD Displays.....
-
- Beiträge: 602
- Registriert: Do 19. Mai 2011, 21:09
- Roller: E-max 140L, Vectrix VX-2
- PLZ: 26
- Kontaktdaten:
Re: Battery Management System
Hm, ich denke mal, mit Clean Power Auto ist dieses BMS hier gemeint? http://minibms.mybigcommerce.com/produc ... Board.html
Das überwacht nur und schaltet nicht selbst, oder? Das heißt, ich müsste nur noch ein ordentliches Relais oder einen entsprechenden Mosfet dranbasteln, dafür könnte ich mir aber eins aussuchen, dass auf die Donnerhimmel Akkus perfekt abgestimmt ist.
Wie sieht es mit dem hier aus? Kennt das jemand? http://www.emissions-free.com/catalog/i11.html
Von den Daten her klingt das zumindest auch so, als wenn es zumindest nicht sofort abraucht.
Achja: Die 80 Ampere beim E-max scheinen nur sehr kurz zu fließen... In der Plus-Leitung ist eine 50 A Sicherung eingebaut...
Das überwacht nur und schaltet nicht selbst, oder? Das heißt, ich müsste nur noch ein ordentliches Relais oder einen entsprechenden Mosfet dranbasteln, dafür könnte ich mir aber eins aussuchen, dass auf die Donnerhimmel Akkus perfekt abgestimmt ist.
Wie sieht es mit dem hier aus? Kennt das jemand? http://www.emissions-free.com/catalog/i11.html
Von den Daten her klingt das zumindest auch so, als wenn es zumindest nicht sofort abraucht.
Achja: Die 80 Ampere beim E-max scheinen nur sehr kurz zu fließen... In der Plus-Leitung ist eine 50 A Sicherung eingebaut...
