Motor zerlegen vom SCP 3540/35 Solarscooter

[MEroller]

@ Peter: der Kunststoffstreifen verhindert nur den radialen Kontakt zwischen Magneten und Stator, bevor die zwei durch das eine Lagerschild zentriert werden. Das ist natürlich gut, ohne Frage. Aber die ganze Eiswürfelgeschichte bezieht sich ja auf ein schonenendes axiales Setzen von Stator in Rotor. Das wird ohne mechanische Hilfsmittel nicht gehen.

Ein schöner, langer, sehr stabiler Hebel, mit dem Drehpunkt auf einem Bock, den man idealersweise am Rotor festmacht. Am kurzen Ende des langen Hebels müsste man dann den Stator per Kette oder sonstigem kaum dehnbarem befestigen, den Rotor noch am Boden fixieren (inklusive dem nötigen Platz für die Motorwelle am Stator) und dann per dem Hebel den Stator langsam und sorgsam ablassen.
Oder gleich einen Riesen-Abzieher ansetzten, aber so einen hat man normalerweise nicht daheim rumliegen...

[Peter51]

Da zerbrechen sich schon wieder 3 Moderatoren für ein Problem, welches Titanusmann und andere schon gelöst haben ihren Kopf. Meine nunmehr insgesamt 4 Stück 2,75/4kW E-Max Radnabenmotoren, wovon einer mit deutlich höherer Leistung läuft, laufen einwandfrei. Von erider Motoren kann man das wohl nicht immer behaupten. Eine Flaschenzugmethode ist doch viel zu aufwendig. In der Tat soll der Kunststoffstreifen nur die Magnete schützen. Bei der Hochzeit von Rotor und Stator muß der Gewindeachszapfen in in den Lagerinnenring, welcher innen angefast, gerundet ist. Dann muß die Achse noch 18mm (Lagerbreite) weiter durch bis zum Wellenbund der Achse......
Dannach wird das lose Lagerschild vorgewärmt und über das zweite Lager mit leichten Hammerschlägen in Position gebracht und mit dem Rotorgehäuse (Glocke) verschraubt. In China wird es entsprechende Zentriervorrichtungen geben oder auch nicht, weil die Gummihammermethode die schnellste ist.

[Peter51]

Das lose Lagerschild hat einen Rezess. Insofern zentriert sich auch das andere Achsende und der Luftspalt paßt. Vorher muß der Kunststoffstreifen entfernt werden. Weitere blöde Fragen werden aber nicht mehr beantwortet.

[Joehannes]

Hier treten 2 Moderatoren gezielt immer auf den gleichen Kaugummi.
Lasst es endlich mal gut sein. Jeder von Euch hat seine Qualitäten.
Ihr füllt damit nur das Thema von titanusmann und bringt es nicht
voran. Lasst es mal gut sein. Ich mag es nicht mehr lesen.


Das beste Plooppp ist immer noch die Bügelverschlussflasche.

[MEroller]

Bislang hat hier kein einziger Moderator etwas geschrieben, wir sind ganz normale Forenmitglieder OK, welche Rechte Andreas ALLEN Forenmitgliedern gelassen hat nach der Neustrukturierung steht natürlich auf einem anderen Blatt.

Titanusmann, hast Du noch ein paar Worte / Bilder vom Zusammenbau hier zum Besten zu geben

[titanusmann]

Ja klar! Wenn die Rotorreparatur abgeschlossen ist geht es an den Zusammenbau! Habe da noch ein paar gruselige Bilder
von der Verschmorten Phase!

[MEroller]

Habe da noch ein paar gruselige Bilder von der Verschmorten Phase!

Au ja doch, lass kommen

[Joehannes]

Leider ohne Plooppp.?......

[STW]

Tuste mal mit Videofunktion von Handy aufnehmen, haste Plopp für alle.

[titanusmann]

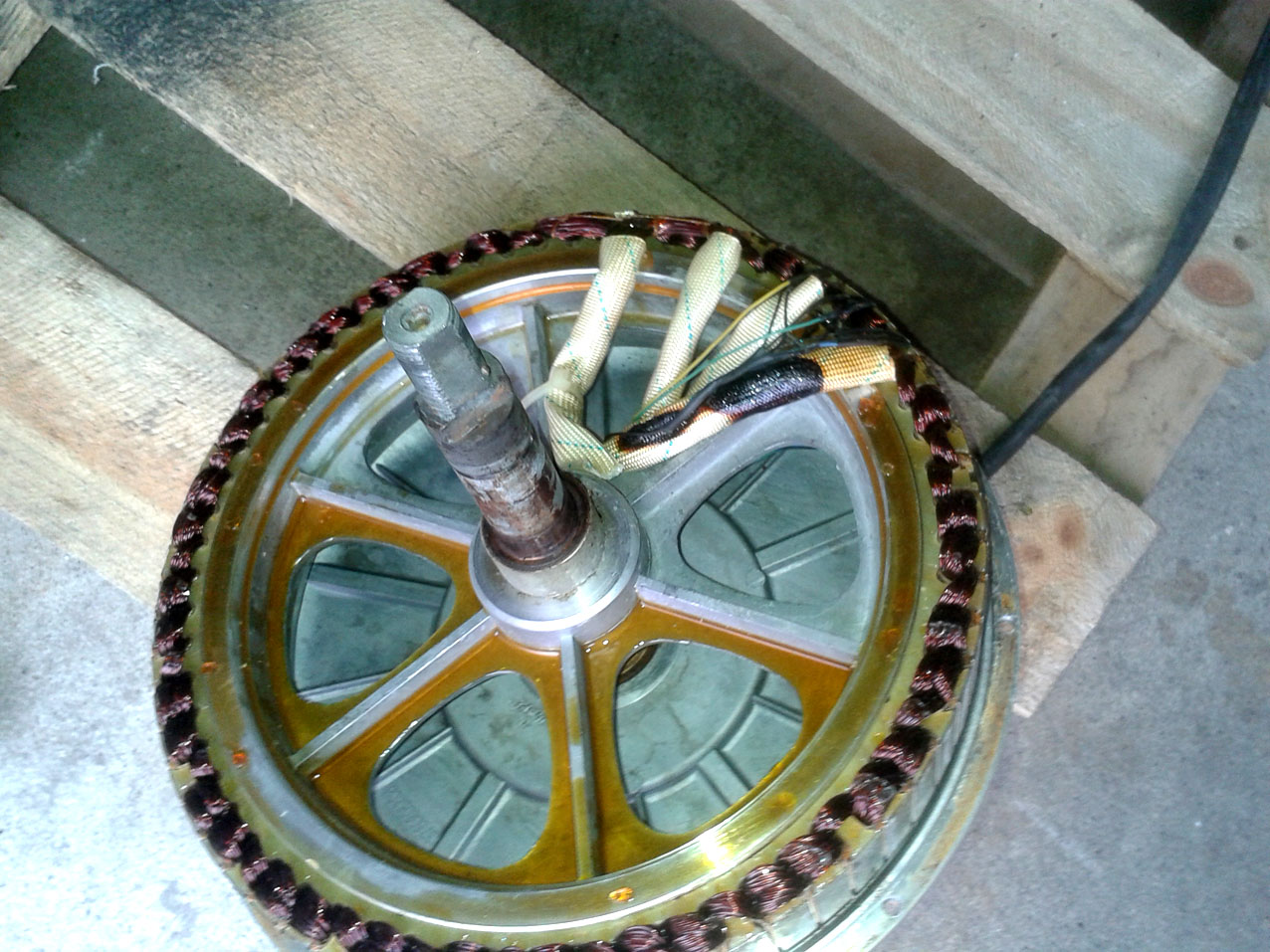

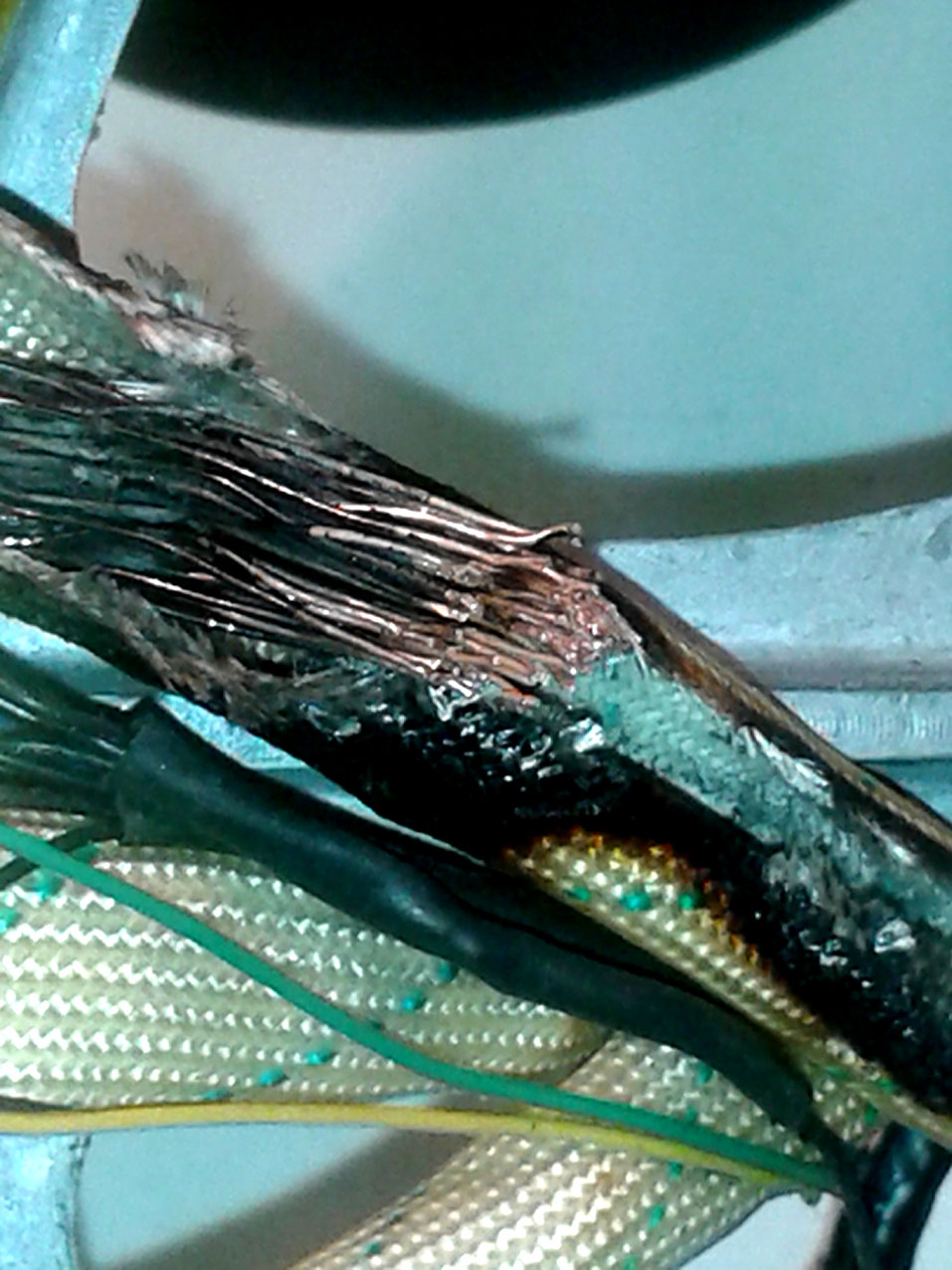

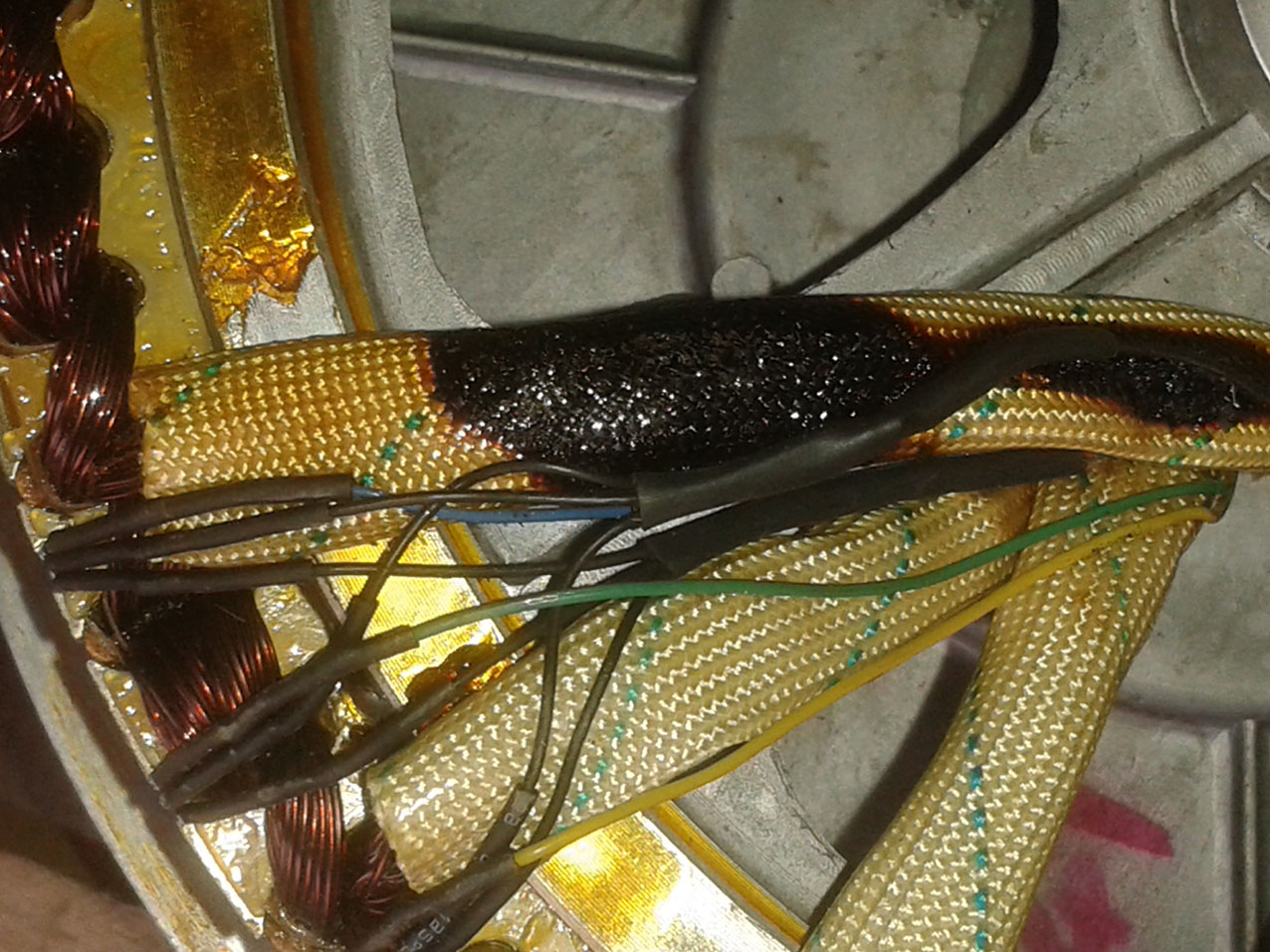

Hier die Gruselbilder!
