Drehgriff Wuxing und co

[gerri]

Peter hat´s schon gesagt........Dioden kannst alle 1N4001 bis 4007 oder ähnliche nehmen........

[Joehannes]

Und ganz oben was ist das?

[Joehannes]

Die 3,6V sind aber vor dem Hall am Stecker rot zum throttle.....

[Joehannes]

peter
Bei dem Bild kommt das rote Kabel vom Controller und geht in den switsch. Von dort gehen beide Kabel, auch die mit den Dioden wieder zum roten Kabel.
Hier wird aber nicht über das grüne Kabel die Spannung gedrosselt, sonder die Eingangspannung vom Controller kommend in Rot zum Hall Drehgriff.
Rechnerisch dann 4,33V -2x Diode

[gerri]

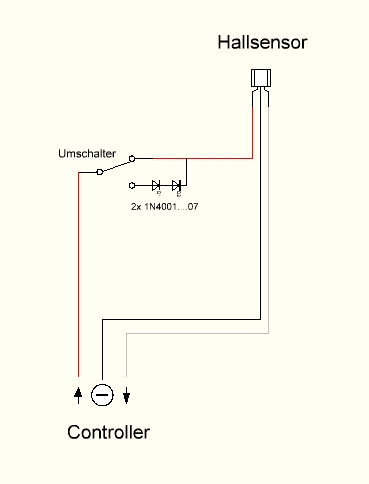

Werde am Abend,zum besseren Verständnis ein Schaltbild einstellen....

[STW]

Die Versorgungsspannung des Hallgriff Chips kann nicht beliebig abgesenkt werden. Vielleicht funktioniert es mit der zusätzlichen Diode in der roten Leitung, aber was ist, wenn der Controller in der Nähe seiner Abschaltspannung ~ 55V kommt?
...

Die Abschaltspannung des Controllers hat wohl mit den 5V nur soviel zu tun, dass die dann auch entfallen. Die 5V werden controllerintern erzeugt, und dank Spannungsregler recht genau und unabhängig von der Eingangsspannung. Dieser Einwurf war also mal wieder überflüssig.

Den Hallsensor würde ich nicht mit weniger Spannung versorgen als jetzt, also die rote Leitung nicht antasten. Einschleifen nur in "Grün". Aber mal auf das Bild von Gerri warten. Sollten dort die Dioden in der 5V - Leitung eingeschleift sein, dann heißt das leider nicht, dass der Nachbau bei einem annderen Hallsensor (zuverlässig) funktioniert. Mit ca. 4.3V Eingangsspannung, reduziert um 2x Diode, sind wir bei 2.9 - 3.1V ungefähr.
Mit den Dioden in "Grün" bist Du auf der sichereren Seite hinsichtlich der Funktion.

[Joehannes]

Hab ich ja auch gemacht mit einer Diode. Funzt ja prächtig, daher hat mit das Bild von Peter /Gerri jetzt aber etwas durcheinander gebracht. Gut warten wir auf die Details vom Wuxing / Gerri.

[gerri]

Bitteschön........

[Joehannes]

Danke gerri, so habe ich es auch auf dem Foto erkannt.
Ist diese Schaltung die originale von Wuxi.


Ich hab die Sache auch so montiert nur in Verbindung mit dem lt. STW grünen Kabel.
Hierbei reduziert sich natürlich die Spannung in grün von 0,8V mit 2 Dioden auf 2,3V:

Der Controller reagiert; aber der Drehgriff kommt ziemlich spät und es ist eine weiter
Reduzierung der Geschwindigkeit um 10 km. Mit wenig Luft und halben Akku mir zu wenig.
Denn dann läuft er 41 km/h.

Die Reduzierung mit Dioden im roten Kabel hätte bestimmt den gleichen Erfolg aber das
grüne Kabel hätte bestimmt mit statt 0,23V mehr Spannung vielleicht zwischen 0,5 und 0,8V?
Mal gemessen?
Was ist wohl besser.

Aber eine geile Geschichte mit wenig Aufwand.

[gerri]

Ja orig. Wuxi...
