Segway E125S Bordelektronik komplett ausgefallen

[oscar12345678]

Guten Tag, ich habe auch das beschriebene Problem mit der Bord Elektronik kann ich Ihnen eine E-Mail oder per Instagram schreiben

Hi,
Habe noch genug Reserven. Schreib mir eine PN

[Sande]

Hallo Follow2000,

ich habe auch einen E125S mit dem Problem Display Dunkel nach externem Ladevorgang, Roller funktioniert nur noch im Notlauf...
Ich verfolge die Reparaturversuche im Forum sehr Aufmerksam

Deine Vorgehensweise finde im am Zielführendsten und Nachhaltigsten

Der Austauch des defekten Schaltregelers samt der defekten Schottkydiode sowie Austausch gegen eine robustere Diode macht in meinen Augen Sinn.
Da ich ausgebildeter Elektroniker bin und beruflich Zugriff auf gutes Lötequipment habe, wollte ich Dich fragen ob Du mir die Ersatzteile (Regler sowie die Schottkydiode) gegen Entgelt zuschicken könntest damit ich diese selbst austauschen kann.

Sollte die Reparatur glücken, könnte ich hier auch andere Kollegen beim Austausch der Teile unterstützen sofern dies jemand wünscht

Beste Grüße aus Südbaden

[Follow2000]

Hallo,

Die Beschaffung der Bauteile ist nicht so einfach und ich habe in der Vergangenheit vom gleichen Händler Schaltregler erhalten die bei Lieferung nicht funktioniert haben. Ich habe mir deshalb eine Testschaltung gebaut um die ICs vorher zu testen.

[Sande]

Beziehst Du den Schaltregler über AliExpress?

[Sande]

@Emergency

Danke für die tolle Ausbaubeschreibung.
Der Ausbau des Displays hat sehr gut geklappt. Versuch mich jetz an der Reparatur der defekten Bauteile

[Sande]

Hallo zusammen,

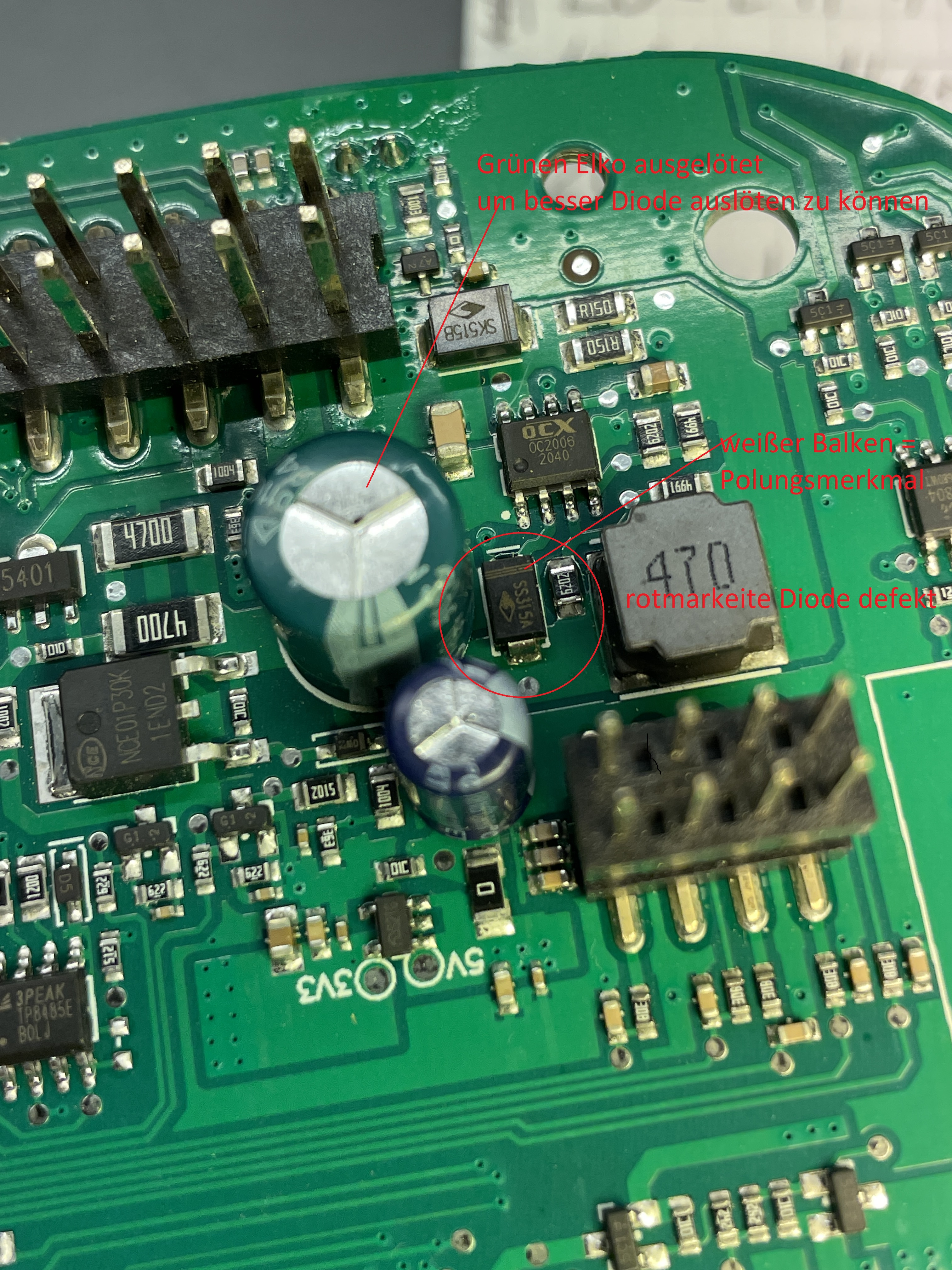

bei mir war die Schottky-Diode auf der Display Leiterplatte defekt. Als Ersatztyp habe ich eine spannungfestere Diode Typ SK320 BH (kann 200V anstatt 150V Sperrspannung)eingebaut. Diese kann man bei Reichelt Elektronik für 27 Cent beziehen. Die Bauform dieser Diode ist geringfügig größer als die Originaldiode, passt aber problemlos auf das Lötpad.. Das Einlöten ist da schon etwas anspruchsvoller und ist nur was für geübte. Damit man besser rankommt habe ich zunächst den benachbarten Elko ausgebaut. Beim Einlöten auch auf die Polung achten. (weißer Balken auf der Oberseite zeigt zum chaltregler OC2006) Der Schaltregler war nicht defekt. Nach dem Wechsel der Diode läuft der Roller wieder ohne Probleme

Falls jemand Hilfe braucht kann er sich gerne bei mir melden

[begbie69]

Interessant, es scheint ja mehrere Fehlermöglichkeiten dann zu geben. Die Lösung 5V über den Prüfmesspunkt einzuspeisen hätte bei deiner Lösung dann funktioniert oder nicht?

[Sande]

Bei mir hat noch Austausch der Diode die Schaltung wieder einwandfrei funktioniert. Ein einspeisen von 5 V war demzufolge nicht mehr notwendig. Die beschriebene Lösung mit dem einspeisen von 5 V halte ich aber für ein Glücksspiel. Da man das Schaltung Design nicht kennt, kann dies unerwartete Folgen haben, im besten Falle funktioniert die Schaltung, im schlimmsten Falle raucht die Schaltung ab oder führt zu unerwarteten Nebeneffekten wie zum Beispiel verkürzte Lebensdauer oder hoher Selbstentladung des Akkus.

[Follow2000]

Die SK320B hat eine sehr hohe Vorwärtsspannung von 0,95V. Das ist für einen schnellen Schaltregler eigentlich zu schlecht und sehr weit weg von den Beispiel Schaltungen des Spannungswandlers. Ich vermute deshalb geht die Diode auch beim einschalten kaputt. Deshalb hat die von mir angegebene Diode extra eine kleinere Spannung als die vorher verbaute und dabei eine höhere Spannungsfestigkeit von 200V

Ich würde stark davon abraten die SK320B einzubauen.

[Sande]

@ Follow 2000

"die SK320B hat eine sehr hohe Vorwärtsspannung von 0,95V "
...... Ja das stimmt aber nur bei 3 A, Der Schaltregler liefert aber max. 200mA dort beträgt der UF 0,65 V, im Vergleich zu deiner eingesetzten Diode etwa 100 mV mehr. Die Originaldiode hat dazu im Vergleich nur 0,35 V @200 mA

Insgesamt sind die von Dir und mir verbauten Dioden deutlich robuster (z.b Spannung und Rth ... )
Deine Diode natürlich noch etwas mehr aufgrund der größeren Bauform, diese habe ich aber bewusst nicht gewählt weil sie nicht aufs Lötpad passt

hab die Diode SK320BH letzten Montag eingebaut (18.8), seither läuft das Ding
Ich werde weiter darüber berichten falls es einen Ausfall gibt

schönen Tag noch und Grüße nach Heinsberg

Sande

P.S. Schaltregler OC2006 hab ich auf Verdacht bei Aliexpress bestellt und sollen heute kommen.
..falls der Schaltregler doch mal die Grätsche macht
