HRTK122 Bedienungsanleitung gesucht

Forum für alles über Elektroroller
Antworten
dominik
Beiträge: 266
Registriert: Di 11. Dez 2012, 09:12
Roller: Shanghai Huari HRTK122
PLZ: 795
Tätigkeit: Elektromeister
Kontaktdaten:

HRTK122 Bedienungsanleitung gesucht

Beitrag von dominik »

Hallo zusammen,
Bin seit kurzem Besitzer eines HRTK122 oder was es auch immer sein soll, die Chinesen sind da ja recht einfallsreich.
Leider ohne Benutzerhandbuch, aber dafür war der Roller nur etwa so teuer wie die verbaute Lifepo Akkus.
Der Roller dürfte von Ende 2010 sein, zumindest steht das auf dem COC/EEC Papier.
Der Controller wurde auch Ende 2010 gefertigt. Er war bis zur Abholung in der Schweiz ungefahren und hat noch die Noppen an den Reifen.

Der Roller ist mit 20Zellen a 40Ah und BMS augerüstet. Allerdings weiß ich nicht was und wie das BMS regelt. Jede Zelle hat eine Platine mit einem Flachbandkabel dran. Ladegerät ist 72,6V 10A und nicht im Roller verbaut. Motor 60V 5kW , Controller 60V 80A Sicherungsautomat 100A Typ C. Laut COC Papier auch 5kW Leistung.

Von der Verarbeitung her sieht der Roller bislang recht manierlich aus, nur die ehemaligen Kühlluftlammellen müßen noch verschlossen werden, da kommt Wasser auf die Durchsichtige Abdeckung des Batteriekastens und bei längerer Fahrt eventuell sogar bis zum darüber liegenden Controller.
Strippen werde ich ihn wenn es mal wärmer geworden ist.

Der Roller läuft laut Tacho 65km/h und wenn man den ehemaligen Anlasserknopf drückt läuft er ruck zuck 90 laut Tacho.
GPS Messung mach ich wenn ein Nummernschild dran ist.
Habe bei Scootix die Anleitung vom Speed 5000 runtergeladen, dort steht man soll den High-Low Speedschalter nicht während der Fahrt verstellen, das erschliest sich mir zwar nicht warum, und gelesen habe ich es auch erst nach der Fahrt.

Also falls jemand sachdienlich Hinweise hat nur her damit.

Der Roller sieht so aus wie der hier nur gelb/schwarzhttp://www.mofag.ch/images/dsc01165.jpg

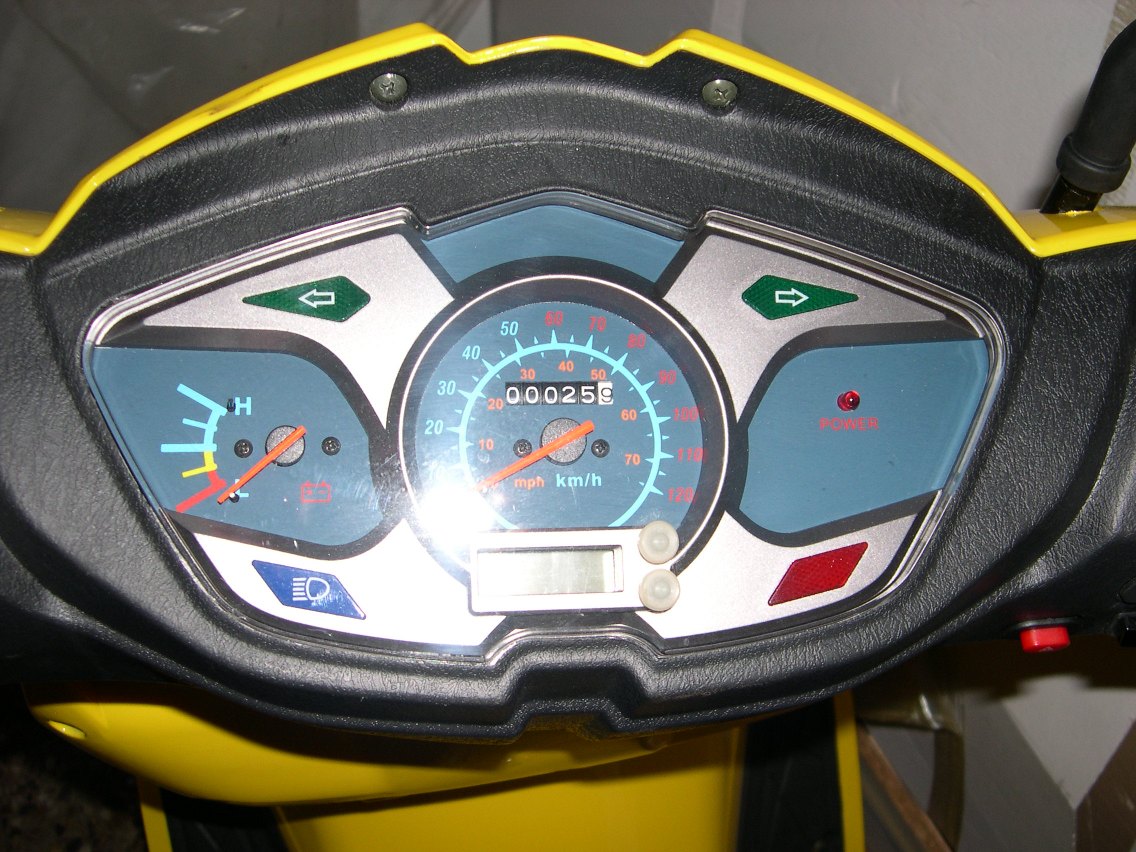

Tachoeinheit

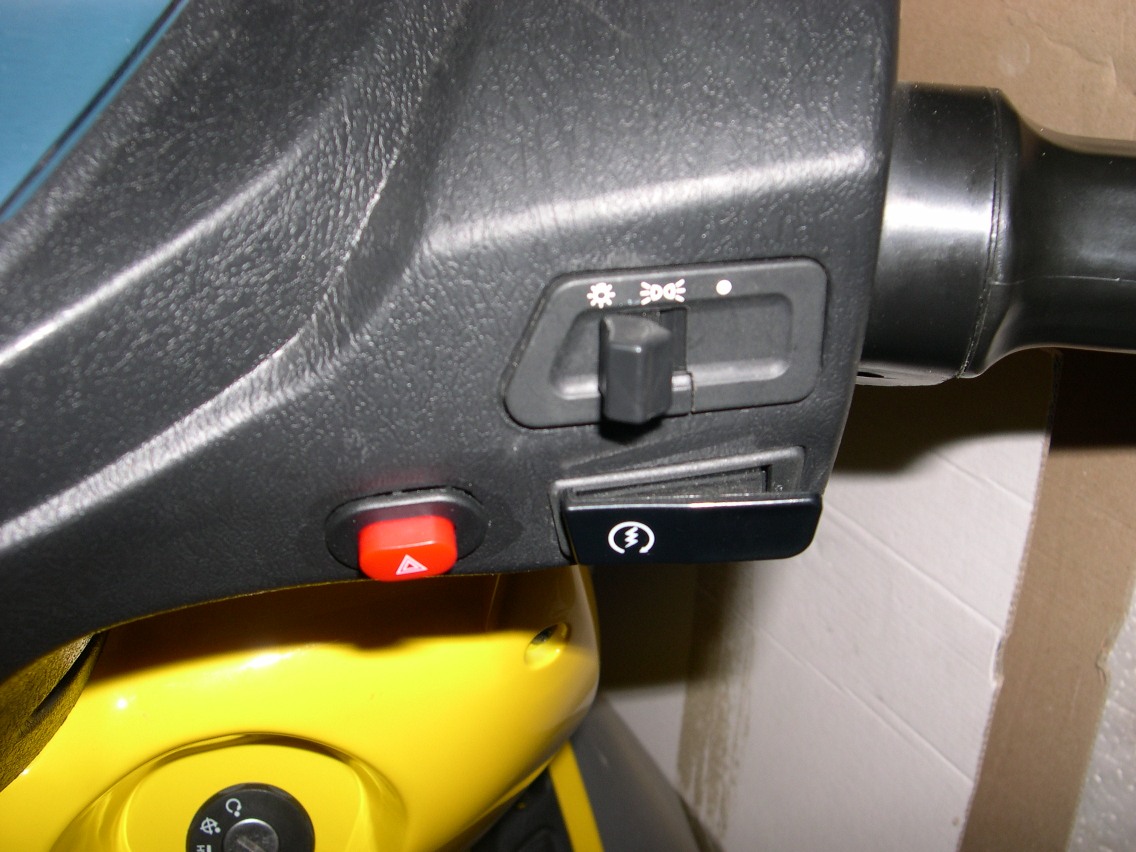

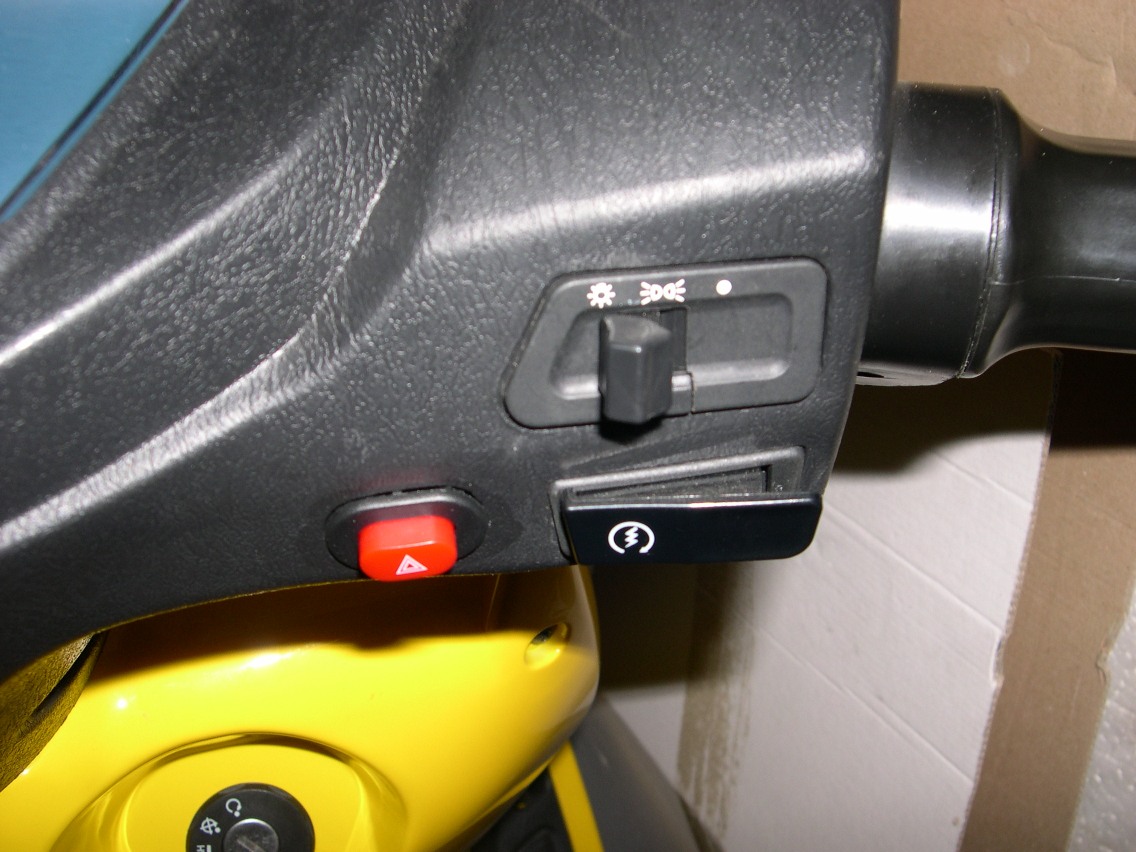

Starterknopf
HRTK122 gelb Lifepo4 20Zellen 40AH Motor QS60V5000W bei 21700km ausgemustert wegen Zelltod (8 Jahre alt)
