E Odin 3.0 Kabelplan

[Emopedfahrer-schweiz]

Hallo liebe Masochisten mit Dayi Moped

Habe für 3.0 neuen Kabelbaum, Fardriver, Gasdrehgriff, Tacho usw alles in Neu, - aber der Mist funktioniert dennoch nicht.

Was funktioniert :
Abblendlicht - Fernlicht und Blinker sowie Hupe
( Kein Bremslicht, Licht hinten )

Das war's.

Alter Motor war abgebrannt, lief die ersten 10 tkm sehr fein.

Suche sämtliche Unterlagen, Kabeldiagram Fardriver Android App - weil bei dem Teil funktioniert das auch nicht.

Seitenständer Entfernung, muss da was überbrückt werden ? Wenn Ja, - bitte wie ?

Bin echt dankbar für Hilfe, zahle auch bei Erfolg gerne paar Euros

Habe sonst auch noch paar Ersatzteile für 2.0, Votol EM 150, Bremszeugs, Tacho in Neu und ein Gebrauchter, neues 40a Ladegerät usw.

Danke

[dominik]

Die App findest du hier
https://www.far-driver.com/the-controll ... r-android/

Hast du den Bluetooth Adapter dafür?
Welcher Fardriver ist bei dir verbaut. Bislang gibt es noch keine Info das in der 3.0 ein Fardriver drin ist.

Was ist am Motor abgebrannt?
Bilder sagen mehr als tausend Worte.

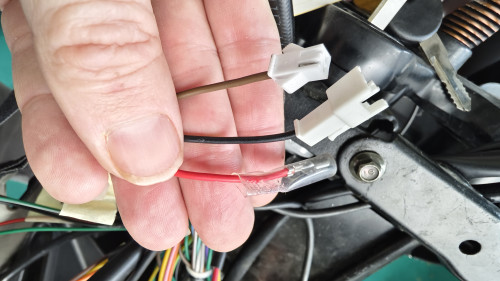

Der Seitenständerschalter muss überbrückt werden, können den von der Odin nicht, aber im Normalfall die zwei Drähte die dahin gehen entweder verbinden oder trennen. Mehr Möglichkeiten gibt es ja nicht.

[Emopedfahrer-schweiz]

Oh je,
Mein erster Versuch ist wohl gescheitert

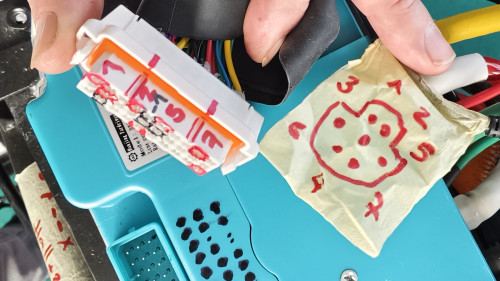

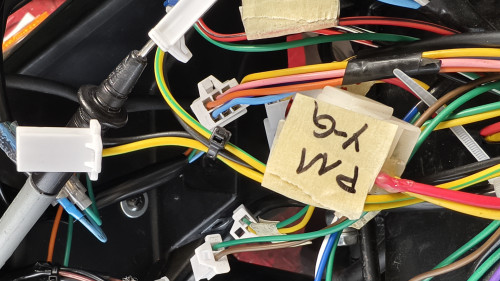

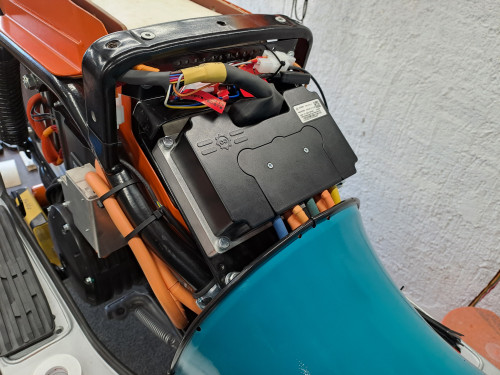

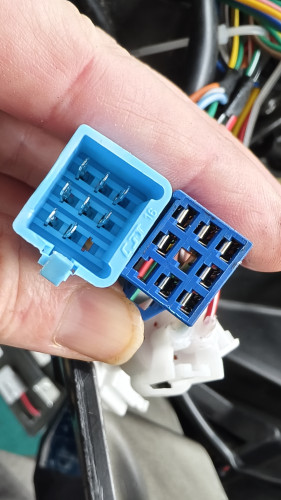

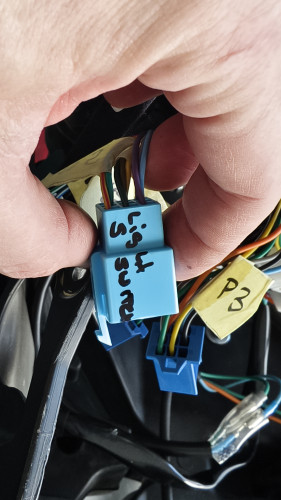

Alle Teile neu von Dayi, Controller, Stecker, Kabelbaum Schaltergruppe Links - Rechts
Alter Motor bekam von mir zuviel Ampere, war Votol EM 150
fuhr gut mit Verbrenner mit, nur bei 10 tkm war fertig

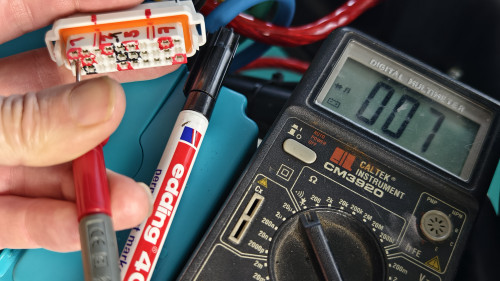

Alles von Komponenten geprüft, nix ist wie es sein sollte gemäss Unterlagen

[dominik]

Wenn es von Dayi keinen passenden Plan gibt, hilft leider nur selbst einen erstellen.

Und falls du es zum laufen bekommst, den Temperatursensor im Motor auf jeden Fall mit einbinden, damit der Controller auch erkennt wenn du auf Dauer zuviel vom Motor abverlangt.

[Zimmermännche]

Ich verstehe in diesem Thread gerade garnichts mehr.
Nach dem was wir hier im Forum vermuten ist der Controller der Odin 3.0 von Lingbo.
Irgendwo hier hab ich auch schon was zum Votol 150 gelesen, der war, glaube ich, in der Odin 1.0 und 2.0, aber nicht in der 3.0.
Und du hast jetzt einen Fardriver Controller für die Odin 3.0 bekommen?
Welche Daten/ Bezeichnung/ Werte hat der.

[dominik]

Sieht nach dem 72450 oder 72680 aus.
Hier die 72450 Version die macht gut 13kW

[jeff-jordan]

Ich verstehe in diesem Thread gerade garnichts mehr.
Nach dem was wir hier im Forum vermuten ist der Controller der Odin 3.0 von Lingbo.
Irgendwo hier hab ich auch schon was zum Votol 150 gelesen, der war, glaube ich, in der Odin 1.0 und 2.0, aber nicht in der 3.0.
Und du hast jetzt einen Fardriver Controller für die Odin 3.0 bekommen?
Welche Daten/ Bezeichnung/ Werte hat der.

Da geht's mir ähnlich.
Irgendwie wird nicht klar, was unser Freund da aus der Schweiz eigentlich hat/macht.

Hat er nun eine E-Odin 3.0 ursprünglich mit einem anderen (Votol EM 150) Controller ausgestattet und dort etwas zu viel Strom gegeben, so dass das Gedöns nach 10tkm abgeraucht ist?
Und nun hat er sich von Dayi den Originalcontroller (für die 3.0) & Kabelbaum etc. besorgt und will die Kiste wieder ans Laufen bekommen?

[TwisterMax]

@Emopedfahrer-schweiz
Es währe sehr hilfreich, wenn du Fotos vom Typenschild des alten und neuen Controllers einstellen könntest.
Im Post https://www.elektroroller-forum.de/view ... 26#p378826 kannst du die Typenschilder der Controller von Zimmermännche und mir sehen. Wir haben beide die AMR- Version der Odin 3.0, wobei meine Odin momentan nur 60 km/h geht
Wie bist du darauf gekommen, dass der Fardriver passt?
