Hilfe bei Umbau/Eigenbau Elektro Trettraktor

[Harry]

Haĺlo Andi,

lass dich von Matahalii nicht irritieren, das Relais hat 2 Umschaltkontakte und wird mit 12V betrieben.

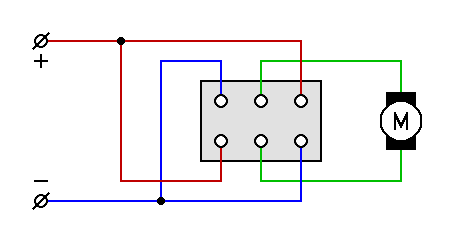

Die Schaltung zum Rückwärtsfahren ist ganz simpel.



Ich habe mal bei meinen Ersatzteilen nachgesehen was noch vom Rolektro da ist.

Ich könnte dir anbieten:

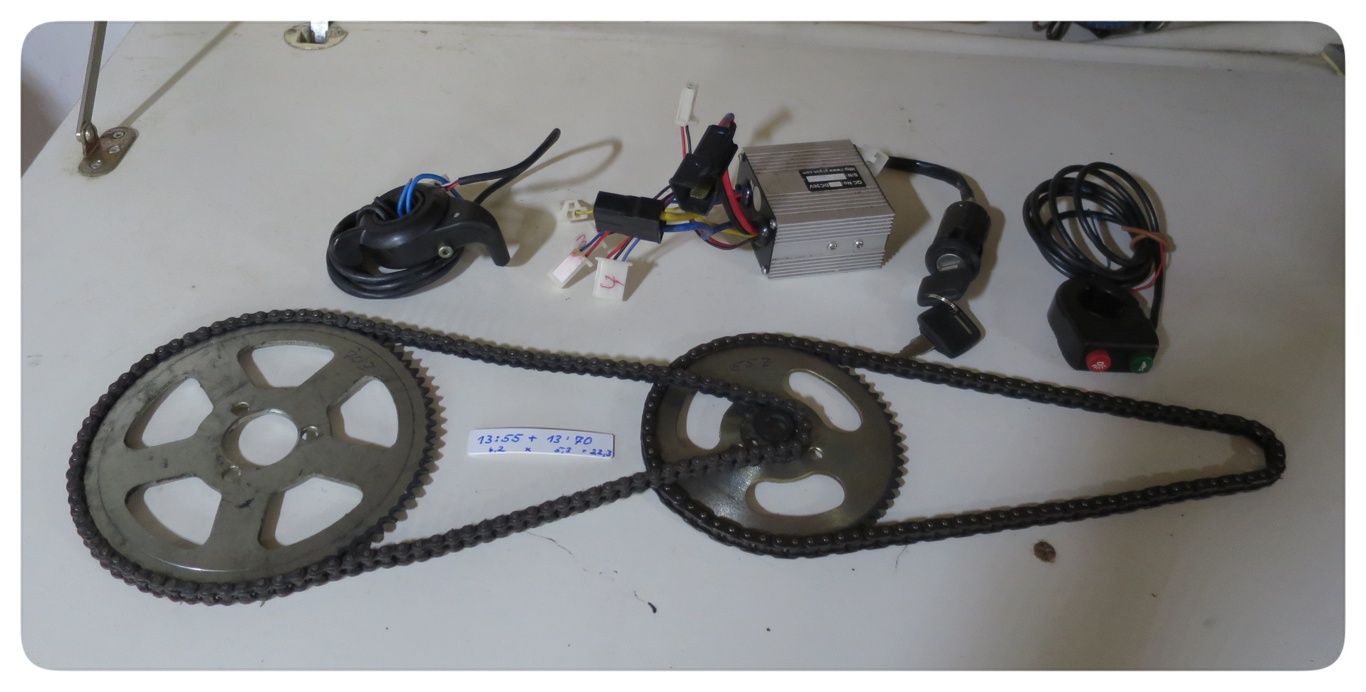

2 Kettenräder mit Kette, so dass du eine Übersetzung von 1:22 erreichst. Das würde eine Geschwindigkeit von knapp 7km/h ergeben.
Controller 36V und 500W
Gasgriff
Zündschloss
Lichtschalter

Was du noch brauchst ist:
DC/DC-Wandler von 36V auf 12V für Scheinwerfer, Hupe und Relais.
Motor z.B. http://www.ebay.de/itm/HMParts-E-Scoote ... SwVm5Y9lA9

[gowalso1]

Hallo,

vielen Dank für deine Antwort. Aber ganz versteh ich das Schaltbild noch nicht. Das obere ist das Relais, aber was genau ist das untere?
Ist es vielleicht möglich, mal die Kontakte welche angeschlossen werden müssen zu benennen bzw. ein kleiner Schaltplan/Skizze an welche Kontakte der Motor genau ans Relais, Schalter, Controller und an den DC/DC Wandler angeschlossen wird (natürlich nur wenn jemand Lust und Zeit dazu hat)aufzuzeichnen? Das würde mir unheimlich helfen

Danke für dein Angebot (Harry). Ich würde dir dazu eine PM schreiben.

Bezüglich des Motors, hätte ich jetzt folgenden ins Auge gefasst: http://www.ebay.de/itm/HMParts-E-Scoote ... SwFqJWq4pt

Der hat zwar ein bisschen weniger Leistung, aber er wär auch nicht recht viel teurer als der 36V 500W ohne Getriebe. Dieser hätte auch nur 12,5A und dadurch würde ich längere Fahrzeiten erreichen. Was meint ihr zu diesem Motor? Würde der von der Leistung noch gehen?

mfg
Andi

[Harry]

Hallo Andi,

die Angabe zur Kette beim Getriebemotor ist mir nicht bekannt.

Die Ketten auf dem Foto haben die Bezeichnung 25H.

[Matahalii]

Harry hat Recht, das Schaltbild zeigt es. Ich habe mich durch den Namen "3-Phasen-Relais" verwirren lassen.

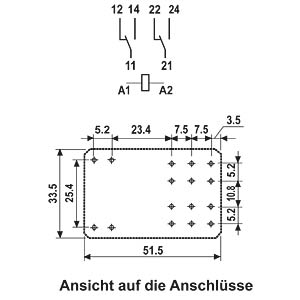

Gowalso: Die 2 Bilder zeigen das Gleiche in verschiedenen Darstellungen. Oben die Skizze der Anschlüsse am Relais, unten das entsprechende Blockschaltbild.
Entschuldige, aber wenn du diese Schaltbilder nicht verstehst, solltest du vielleicht nicht unbedingt einen derartigen Antrieb selbst zusammenbauen.
Oder hol dir Hilfe bei jemandem. (Verwandschadt, Kollege...)

Nicht böse gemeint, aber ...

[Bastler]

Hallo

Ich habe gerade erst einen Rolly Toy Farmtruck Premium umgebaut. Es hat viele Anläufe gebraucht bis ich die Finale Lösung beisammen hatte.
Finale Ausbaustufe ist mit einem Seilwindenmotor 24V 200A. mit einer 1:15 Übersetzung auf die Pedalachse angeflanscht. Im Schneckengang ergibt das ca. 9km/h und im Hasengang 13km/h.
Ich musste das rechte Hinterrad auch fix mit der Achse Verbinden um die großen Kräfte auf den Boden zu bringen. mein Sohn hat 23kg und fährt damit 45% Steigung ohne Probleme.
Die Controllereinheit habe ich selbst gebaut.
Herzstück ist ein 3000W 6-50V Gleichstrom Regler.
Für den Rückwärzgang pole ich mit einem Relai die Ausgänge um und schalte am Eingang von 24V (Serienschaltung) auf 12V (nur eine Batterie) um.
so fährt er Rückwerts viel kontrolierter und nur mehr halb so schnell.
Zusätzlich habe ich einen Piepser verbaut der signalisiert wenn der Retourgang eingelegt ist.
Ich kann Gerne Fotos und Videos bereitstellen falls ihr interesse habt.
Versorgung erfolgt über 2 12V 18Ah Bleiakkus.

[roge]

Hallo.
Bin neu im Forum. An Bastler könntest du mir deine tel. Nr. mailen.

[roge]

Hallo.
möchte meinem enkel seinen trettraktor auf akkuantrieb umbauen.
bitte nochmals um die tel. nr. von Bastler an mich mailen.

[MEroller]

Hast Du Bastler eine Private Nachricht geschickt (PN)? Einfach auf das Feld hinter dem "Kontaktdaten"- Eintrag im Avatar klicken, dann auf das runter aufgehende PM Icon klicken.

[Bernard]

Guten Morgen,

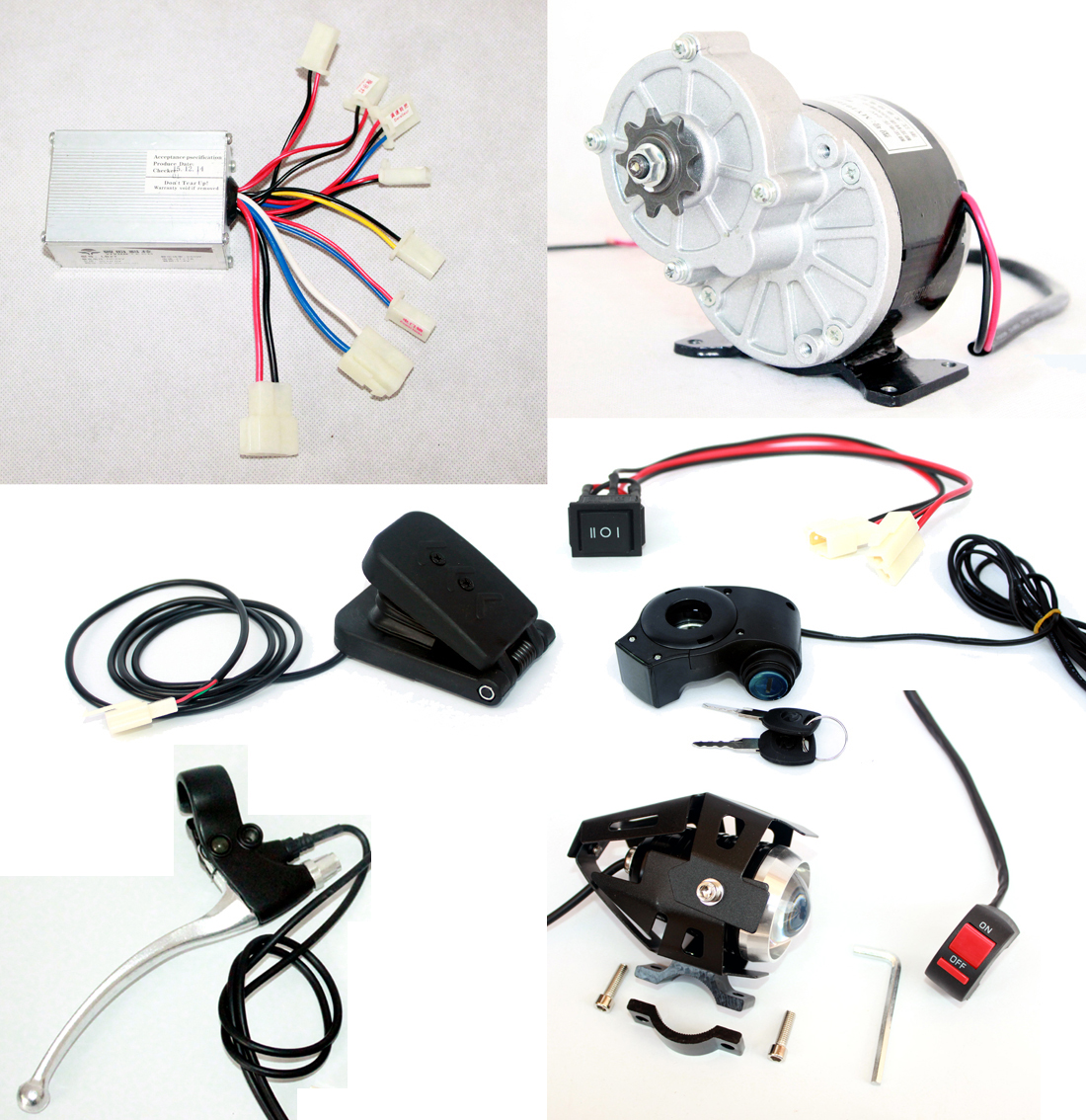

Ich möchte auch meinem Sons Trekker umbauen, hab schon ein My1016z bestellet mit alles rum herum.

Ich würde euch gerne fragen was für eine Kette verwendet Rolly Toys? Ist das eine standard Fahrradkette?

Ich könnte mir das anschauen sebst, aber bin im Urlaub, und ich beschäftige mich um alle benötigte Teile zu bestellen.

Danke euch,

[Bernard]

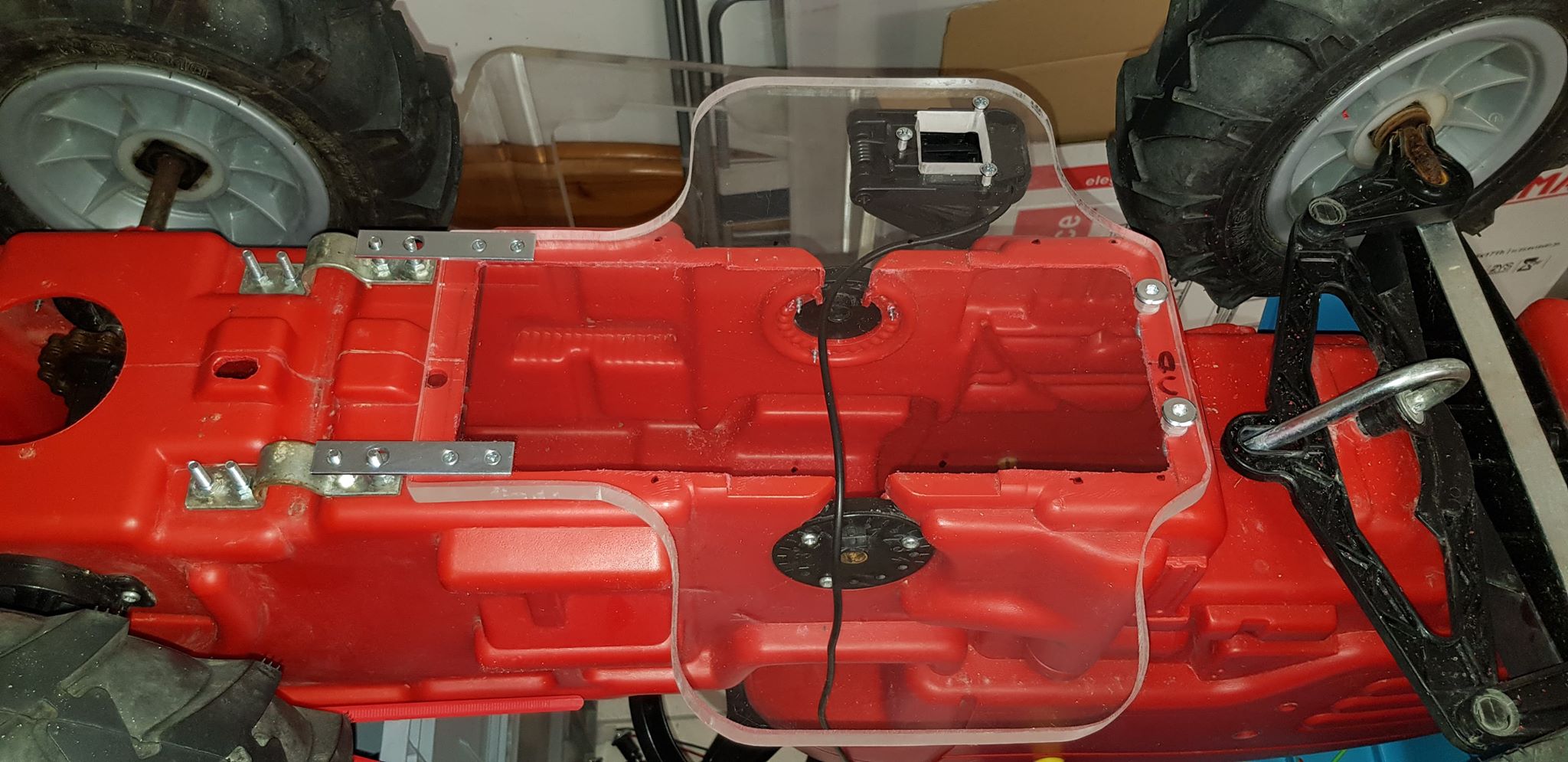

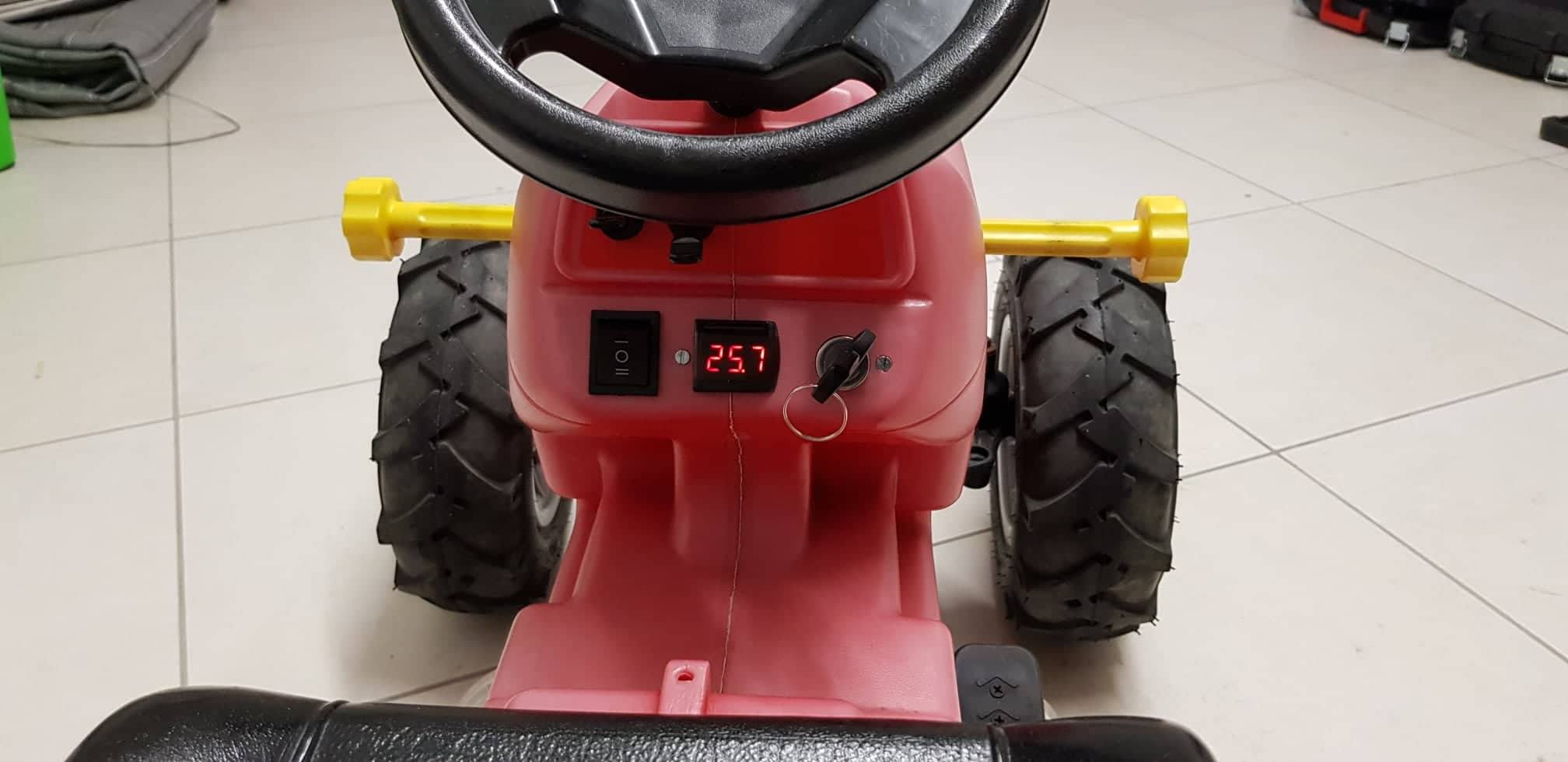

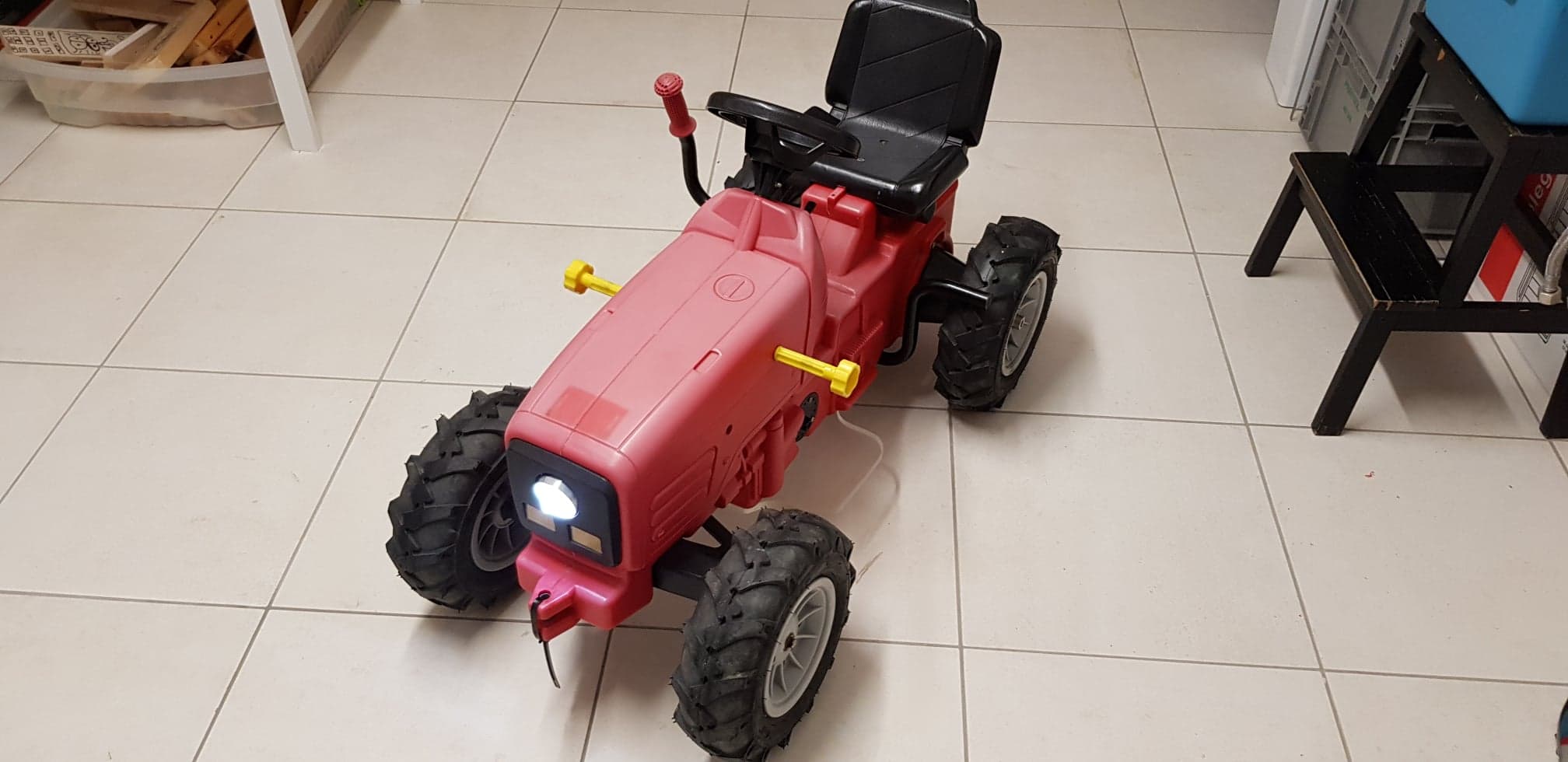

Servus Kolegen, nur als ruckmeldung: ich hab es geschaft!!

Funkioniert gut, kann locker 2 kinder transportieren.
Ein diferential ware gut, aber lauft auch ohne.
