Anschlussplan für ZWK060035-B controller

[ibrahim-windeck]

Ich verwende kein Inoa Controller mehr. Ich verwende eine "offene"

Welchen Controller hast du eingebaut Ibrahim ?

Gruß Olaf

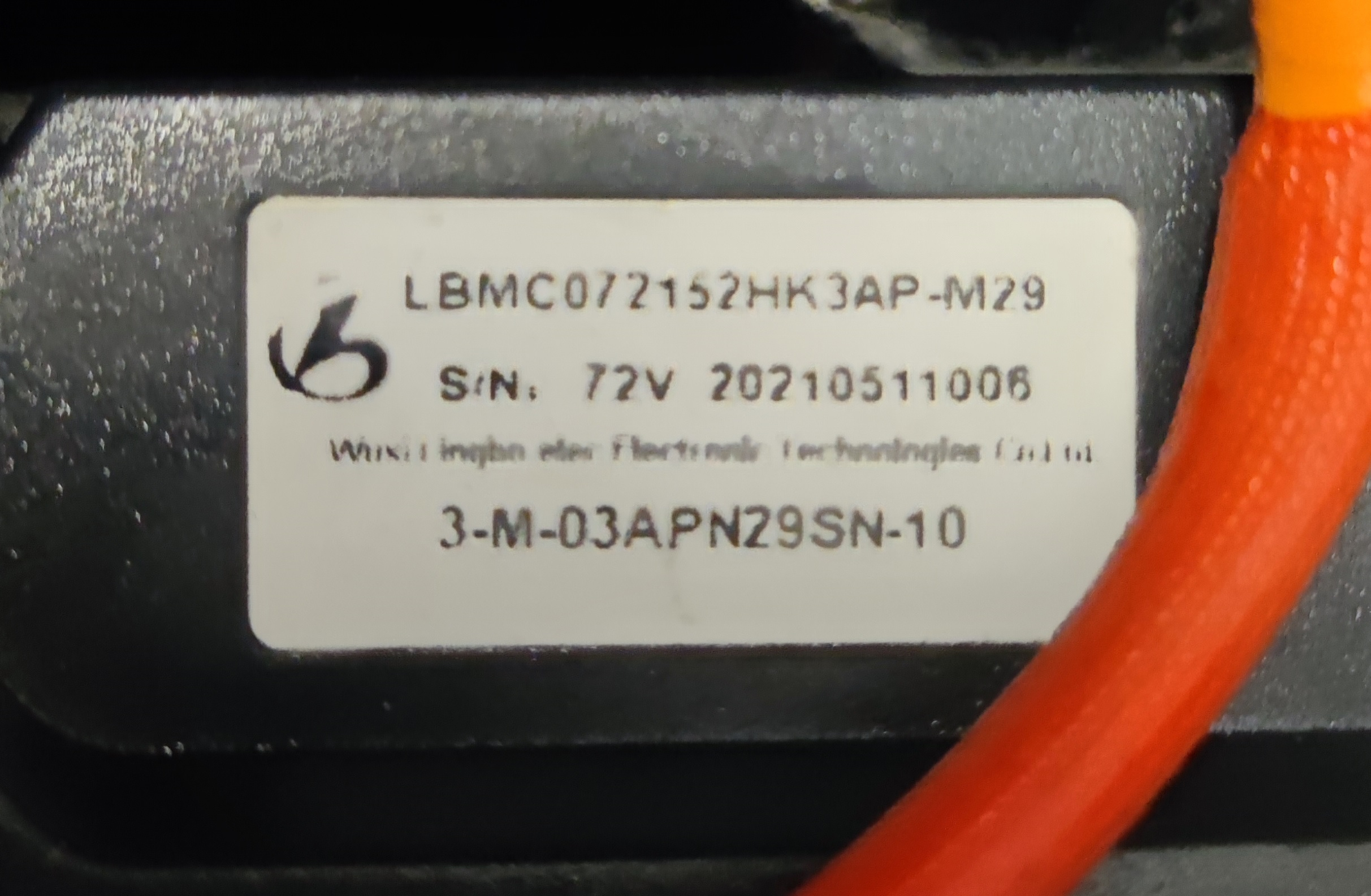

Hi, ich habe diesen Controller. Ich habe es gebraucht abgekauft von hier im Forum.

Habe aber einen neue bestellt.

https://www.aliexpress.com/item/1005002 ... bC5Fbi7LIA

diesmal mit 60A. statt 45A

Ich weiß das unsere BMS nicht mitmacht beim 60A, aber ich experimentiere.

Kannst du testen, auf welches Signal die Anschlüsse 1,2 und 3 reagieren?
Wahrscheinlich ist es ja das Steuersignal mit 3,3 Volt oder so, was auch am Schalter für die Gänge anliegt. Bei mir fließt nur auf Stufe 1 und 3 Strom - über den Schalter wird der jeweilige Kreislauf geschlossen. Bei Stufe 2 ist nichts verbunden, die ist automatisch aktiviert, wenn nicht 1 oder 3 geschaltet ist. Was passiert, wenn du nur 1 und 3 anschließt?

Hi Schnabelwesen,
Ich werde in die nächsten Tage testen. In Moment sieht so aus, wenn ich schalte.
https://www.youtube.com/shorts/SMxQLt__-k0

[conny-r]

Habe aber einen neue bestellt.

https://www.aliexpress.com/item/1005002 ... bC5Fbi7LIA

diesmal mit 60A. statt 45A

Ich weiß das unsere BMS nicht mitmacht beim 60A, aber ich experimentiere.

Kannst du testen, auf welches Signal die Anschlüsse 1,2 und 3 reagieren?
Wahrscheinlich ist es ja das Steuersignal mit 3,3 Volt oder so, was auch am Schalter für die Gänge anliegt. Bei mir fließt nur auf Stufe 1 und 3 Strom - über den Schalter wird der jeweilige Kreislauf geschlossen. Bei Stufe 2 ist nichts verbunden, die ist automatisch aktiviert, wenn nicht 1 oder 3 geschaltet ist. Was passiert, wenn du nur 1 und 3 anschließt?

.
Hi Ibrahim

Bin gespannt Danke

[ibrahim-windeck]

Guten Tag,

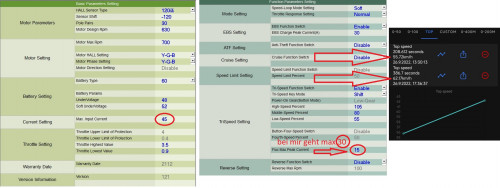

Ich möchte euch mitteilen, dass ich mit dieser Einstellungen (siehe Bild) auf gerade Strecke locker über 60 Km/h erreichen kann per GPS!
d.h +2-3 Km/h Tacho anzeige.

Flux Max.Peak Current habe ich auf 30 eingestellt, werde noch ein Screenshot machen.

Ich werde bald ein Video hochladen.
Ich fahre mit 80Kg Eigengewicht, ständig locker über 60 Km/h GPS. Bin sehr zufrieden schneller als 60 Km/h traue ich nicht mehr mit Inoa S5 zufahren, da bekommt man Angst.

Ich habe das Massekabel am Kontroller erneuert. Jetzt schmelz das Massekabel nicht mehr

Es wird noch irgendwas gebremst, ich merke das. Ich muss noch weiter forschen

[ibrahim-windeck]

Hi Schnabelwesen,

Habe mit Gang Schaltung etwas hinbekommen.

Gang 1 Tut nicht. Also zu mindesten die Anzeige. Gang 2 und 3 zeigen mir an. Bin zufrieden, Gang 1 benutze ich sowieso nicht meisten 3 und wenn eng wird mit der Reichweite, dann schalte ich auf Gang 2 um.

Danke

[Schnabelwesen]

Hi Ibrahim,
danke für die Statusmeldung!
Wie hast du denn die Ganganzeige nun angeschlossen?

Auf den neuen Controller bin ich gespannt. In die selbe Richtung denke ich auch. Allerdings ist es mir nicht gelungen, meinen 45A-Controller so einzustellen, dass der Roller im 3. Gang 60 km/h läuft....

Schöne Grüße, Bertolt

[ibrahim-windeck]

Hi Ibrahim,
danke für die Statusmeldung!
Wie hast du denn die Ganganzeige nun angeschlossen?

Ich habe am Tacho 3 Kabel dran gelötet, 1 Kabel muss dauerhaft Strom haben. Und 2 andere Kabel habe ich mit T-klemme dran geklemmt für die Kabel der Gänge. Kabel für die Gangschaltung sind 3 Kabel (logisch) Stufe 1,2 UND 3 aber am Tacho sind auch nur 3 Kabel aber egal welche von den 3 einen muss man abnehmen und für + Strom anschließen somit bleiben mir noch 2 Kabel übrig, womit ich Gang 2 und 3 angeschlossen habe.

Für die Dauerhaft + Strom habe ich mir das USB-Kabel genommen.

Auf den neuen Controller bin ich gespannt. In die selbe Richtung denke ich auch. Allerdings ist es mir nicht gelungen, meinen 45A-Controller so einzustellen, dass der Roller im 3. Gang 60 km/h läuft....

Das ist mir merkwürdig.
Ich werde nochmal bald eine Probefahrt machen. Hatte eine Haartransplantation bekommen und darf 50 Tage keinen Helm tragen.

Neue Infos von mir folgen ca. ende November.
Aber sobald der Controller kommt, melde ich mich hier.

Schöne Grüße

[Schnabelwesen]

Hoffentlich gelingt die Reparatur am Kopf genauso gut wie dein Rollertuning!
Ich habe gerade nicht so viel Zeit für meinen Explorer mit dem programmierbaren Lingbo 72122, aber ich würde gerne mal eine Umrüstung auf 72v mit strompotenterem Controller versuchen.

[ibrahim-windeck]

Hallo,
da bin ich wieder Controller ist angekommen, habe mein Backup aufgespielt und statt 45 max input current habe ich erstmal auf 50 eingestellt.

Anzug ist kräftiger (viel kräftiger) aber der Speed bleibt 60 km/h aber nur bis 90 % Akku danach konstant 55-57. GPS

Teste damit erstmal und danach werde ich werte höher stellen.

[ibrahim-windeck]

Hallo,
da bin ich wieder Controller ist angekommen, habe mein Backup aufgespielt und statt 45 max input current habe ich erstmal auf 50 eingestellt.

Anzug ist kräftiger (viel kräftiger) aber der Speed bleibt 60 km/h aber nur bis 90 % Akku danach konstant 55-57. GPS

Teste damit erstmal und danach werde ich werte höher stellen.

Da bin ich gespannt, wenn du aufrüstest auf 72v

[Schnabelwesen]

Hi, das ging ja schnell!
Einen Testakku habe ich aus meinem Sun-S. Müsste nur mal einen Adapter basteln....
Controller kann auch 72V. Zwar nur mit 45 Ampere, aber das wäre grade spannend, weil man durch die höhere Spannung trotzdem mehr Watt zur Verfügung hat, als der Motor nominell leistet.
Die DC DC-Kiste kann ebenfalls von 72 auf 12V regeln.
Bleibt eigentlich nur noch der Tacho. Den gab es bei Ali auch zum Umstellen zwischen 60 und 72V. Allerdings hatte ich bei der Bestellung nicht drauf geachtet ;meiner kommt anscheinend nur mit 60v zurecht.
