Projekt 2020 Aufbau Masini Extremo

[Peter51]

Tja, irgendwie dumm gelaufen und Ersatz wird ein paar 100,- Euro kosten. Du wirst der erste gewesen mit einem Erfahrungsbericht vom MQ Controller 72260. Ja, man kann die schwarze Kappe abheben und er ist nicht vergossen. Um die U V W Anschlüsse sind die CT's (DC current transformer = Hallsensor) gebaut. Eine Reparaturmöglichkeit sehe ich als gering an. Als Ersatz bietet sich SVMC72150 oder SVMC72200 an - am 11.11. ist bei ali das meiste billiger.
Ich denke, 1/2 Dutzend ANT- BMS Anwender gibt es hier im Forum. Da ich es nicht anwende, kann ich nichts da zu sagen. Springt bei hohem Strom und hoher Spannung ein 125A Sicherungsautomat heraus, kommt es zu einem back flash (Funken). Abhilfe wäre eine 150A Diode in Sperrrichtung über dem Sicherungsautomaten. In meinem schnellen E-Max fahre ich ein SVMC72150 sowie ein 150A Jikong BMS mit 2A Supercap. Balancer.
https://de.aliexpress.com/item/33042488 ... lsrc=aw.ds
https://de.aliexpress.com/item/40010015 ... 4c4dnazdHM Das Foto ist alt. Die 2020er Ausführung hat einen geschlossenen Deckel.

[Fasemann]

Video zu YouTube und hier verkinken.

[dominik]

Auf Youtube bin ich nicht angemeldet

Hier ein Versuch die Videos des geschehens ins Netz zu bringen.

Noch geht alles / Motor läuft
https://shareyoufile.com/e6b7b71ed1ac8f49

Start mit Knallefekt / BMS und Controlerschaden
https://shareyoufile.com/3172319210f28cc5

Mal ne ganz doofe Frage, so im Nachhinein, sollte sich der Motor nicht anders anhören.
Ich kann mich noch an einen E-Max mit Sinus Controler erinnern der nur ganz leise gesäuselt und gesummt hat.

[dominik]

Ja, man kann die schwarze Kappe abheben und er ist nicht vergossen. Um die U V W Anschlüsse sind die CT's (DC current transformer = Hallsensor) gebaut. Eine Reparaturmöglichkeit sehe ich als gering an.

Nicht vergossen, super , dann nichts wie ans Werk.
Ich dachte der wäre vergossen, da an mehreren Öffnungen , im Nachhinein als kleine Blechschrauben identifiziert, ein silikonartiges Material zu finden war.

So schnell gebe ich doch nicht auf.

Zerlegt war der 72260 in 5 Minuten.

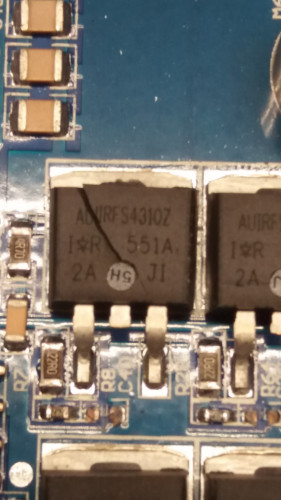

Sichtbar ist nur ein Mosfet IRFS4310Z defekt.
Den werde ich entlöten und den Rest dann durchmessen.

[dominik]

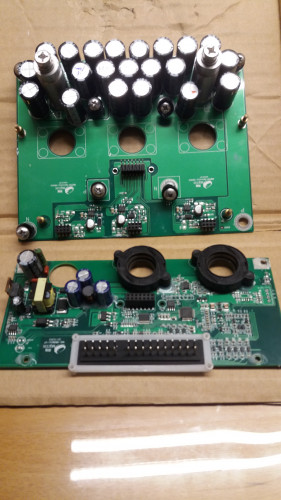

Die anderen beiden Platinen sehen gut aus.
Was mich etwas wundert ist das die größeren Bauteile sprich Kondensatoren nicht verklebt sind und auch nicht komplett bündig auf der Platine sitzen. Die wackeln zum Teil ganz ordentlich.
Wenn es beim fahren zu Schlägen oder Vibrationen kommt dann reißt es die Beinchen der Kondensatoren mit der Zeit ab.

Falls ich den Controler wieder zum laufen kriege werde ich da nachbessern.

[dominik]

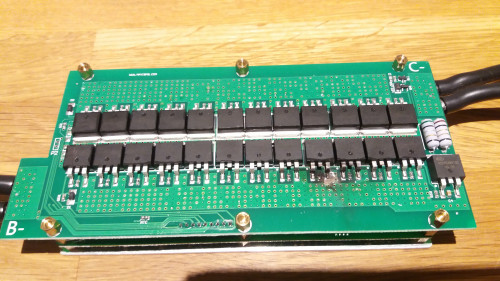

Das ANT-BMS habe ich auch wieder ausgebaut und geöffnet. Wie erwartet hat es da auch einen Mosfet verbraten.

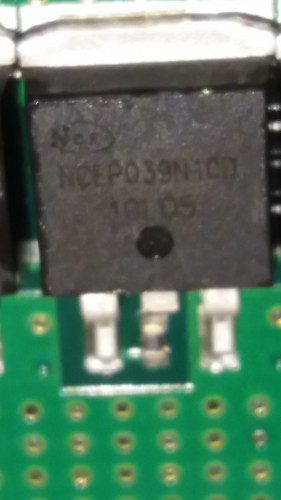

Den Typ NCEP039N10D gibt es scheinbar nur aus China direkt.

[MEroller]

Vielleicht lässt sich da wirklich etwas retten! Gute Adresse für Bauteile ist auch www.mouser.de. Ggf. erfolgt der Versand preiswert direkt aus München, oft leider auch mit guter Preisverdoppelung aus USA. Aber man bekommt dort fast alles an Elektronikbauteilen aller Art.

[dominik]

Habe bei Mouser erst letzte Woche ein paar Mosfets für die Reparatur einer 2KW Class D Endstufe gekauft und leider erst nachdem ich die neuen Teile in der Hand hatte , bemerkt das der Hersteller der Stufe da was anderes verbaut hat als im Schaltplan Stand. Blöderweise waren die defekten Fets falsch herum eingebaut und ich habe sie nach dem durchmessen nicht ausgelötet, von daher werde ich die IRF Fets aus dem Sabvoton 72260 dort gleich mit bestellen.

Mouser hat die Fets vom BMS nicht gelistet und da ich zu wenig Ahnung davon habe kann ich auch selbst keine passenden anderen Mosfet auswählen.
Also entweder in China bestellen oder den defekten raus schmeißen und das ganze Spiel mit einem Fet weniger noch mal probieren.

Falls der Sabvoton gerettet werden kann , werde ich den aber erst mal ohne BMS wieder anklemmen und dann die Strombegrenzung in der Software runter ziehen, damit der 125A Automat sicher nicht auslöst.

[dominik]

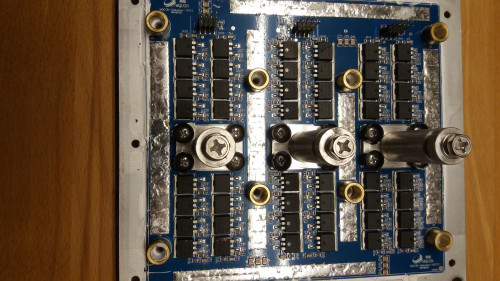

In der mittleren Reihe (Anschluss V) hat es fast alle Fets verblasen.
An 10 defekten Fets habe ich die Bienchen schon mal los gelötet und ich habe an den restlichen immer noch eine niederohmige Source / Gate Verbindung.

Bei U und V sind noch alle Fets in Ordnung.

Meine Versuch die Fets von der Platte zu lösen sind bislang kläglich gescheitert, ich kriege in die große Platine scheinbar einfach nicht genug Temperatur rein.
Hat da jemand eine Idee wie man das hin kriegt? Eventuell von der Unterseite mit dem Heißluftfön?

Ansonsten scheint der Controller nicht mehr zu retten zu sein.

Am BMS sind nur drei Fets defekt, da kriege ich sie aber auch nicht von der Platine gelötet.

[Peter51]

Vielleicht hilft ein Dremel?
