Votol EM-100 & EM-150 Controller

[Toni3208]

Hallo zusammen, jemand schon mit einem Votol EM180 GTS Controller zu tun gehabt? Schaffe es hier nicht die Original Parameter auszulesen, bekomme den Port nicht geöffnet?

Passt das Anschluss Teil nicht? Hab mir extra einen kontroller bestellt wo der dabei war! Will aber die original Daten auslesen um nichts gravierendes zu versemmeln!

Dann zeigt er nur komische Zeichen als Fehlermeldung?
Hatte das schon Mal jemand?

Grüße aus Österreich

[AndyAndy]

Hallo zusammen, jemand schon mit einem Votol EM180 GTS Controller zu tun gehabt? Schaffe es hier nicht die Original Parameter auszulesen, bekomme den Port nicht geöffnet?

Zur Software: nimm eine besser lokalisierte Version zB EM_V3-EMsport-SIA-1.exe

Hat das Kabel Stromzufuhr? Das violette Kabel gehört auf ein Pluspol:

[AndyAndy]

Ich habe gerade die Parameter aus dem Controller ausgelesen, die neue INI-Datei mit der seinerzeit final konfigurierten INI-Datei verglichen und festgestellt, dass die Zeilen 112 bis 119 sich unterscheiden, obwohl in der UI alles 1:1 aussieht. Ich würde gern wissen, was der Unterschied bedeutet.
Weiß jemand wie man die INI-Datei "reverse engineeren" kann? Beispiele:

Zeile 46
48 - HHC aus
56 - HHC ein

Zeile 52
16 - HDC aus
18 - HDC ein

[didithekid]

Hallo,
das Problem bei Toni3208 könnte auch ein Winwows 11 statt Windows 10 -Problem sein, mit dem H/W-Treiber des USB-Kabels.

@AndyAndy: HHC und HDC sind die Aktivierungen der elektrischen Bremsunterstützungsfunktionen beim Bergabfahren/-rollen mit Geschwindigkeiten, die über die normale Fahrschwindigkeit ansteigen. Die Einstellungen helfen aber auch im Normalbetrieb der Unterdrückung von Regelschwankungen bei Höchstdrehzahl.

VG
Didi

[AndyAndy]

HHC und HDC sind die Aktivierungen der elektrischen Bremsunterstützungsfunktionen beim Bergabfahren/-rollen mit Geschwindigkeiten, die über die normale Fahrschwindigkeit ansteigen. Die Einstellungen helfen aber auch im Normalbetrieb der Unterdrückung von Regelschwankungen bei Höchstdrehzahl.

Ja das ist klar. Ich meine was Anderes.
"HHC aus" ist in der INI-Datei mit dem Wert "48" gespeichert.
"HHC ein" mit dem Wert "56".
Das stellt man fest, indem man einen Vergleich von 2 INI-Dateien durchführt, die sich nur in dieser Einstellung unterscheiden.
Das ist aber nur ein Beispiel.

Was mich eigentlich interessiert:

In der einen Datei steht ab Zeile 112:
104
40
2
13
5
167
0
77

In der anderen Datei steht ab Zeile 112:
104
0
0
0
0
0
0
0

Es gibt weitere Unterschiede - und sie sind allesamt in der UI nicht sichtbar!

Jede Zeile steht für irgendein Parameter. Gibt es dazu eine Doku?

[Simson-Micha]

Hi,

ich versuche eine Verbindung zum einen EM-150/2 beim SR Kit aufzubauen. Ich bekomme aber keine Verbindung zum Controller. Habe ich etwas grundlegende übersehen?

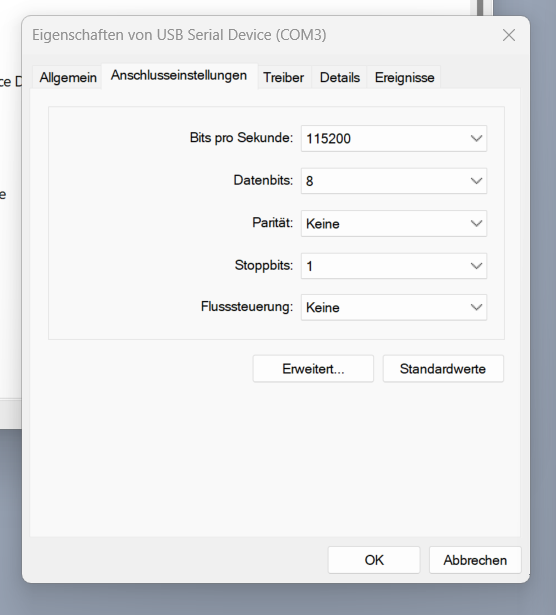

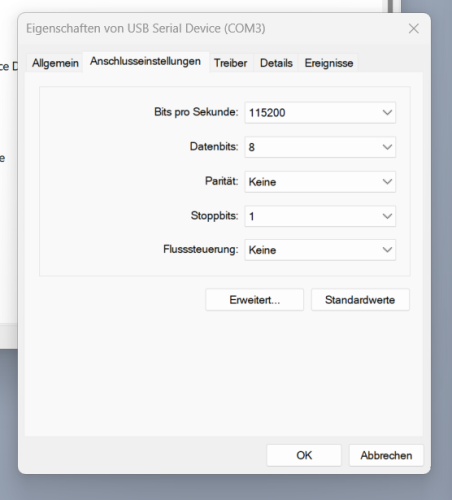

Der Treiber für den USB Adapter war auf dem Win11 Notebook schon drauf und aktivierte sich von allein. In den Eigenschaften (Gerätemanager) war die baudrate bei 9600 und ich habe sie nach einem ersten erfolglosen Versuch auf 115200 gesetzt, was aber auch nicht geholfen hat.

Der Stick piept anfangs einmal, es leuchtet eine LED dauerhaft grün. Eine kleine rote und eine kleine grüne LED neben dem Anschluss flackern wenn ich das Moped und den Controller anschalte. Ich habe mich parallel auf den CAN Bus des Moped aufgeklemmt welches ich ganz normal anschalte.

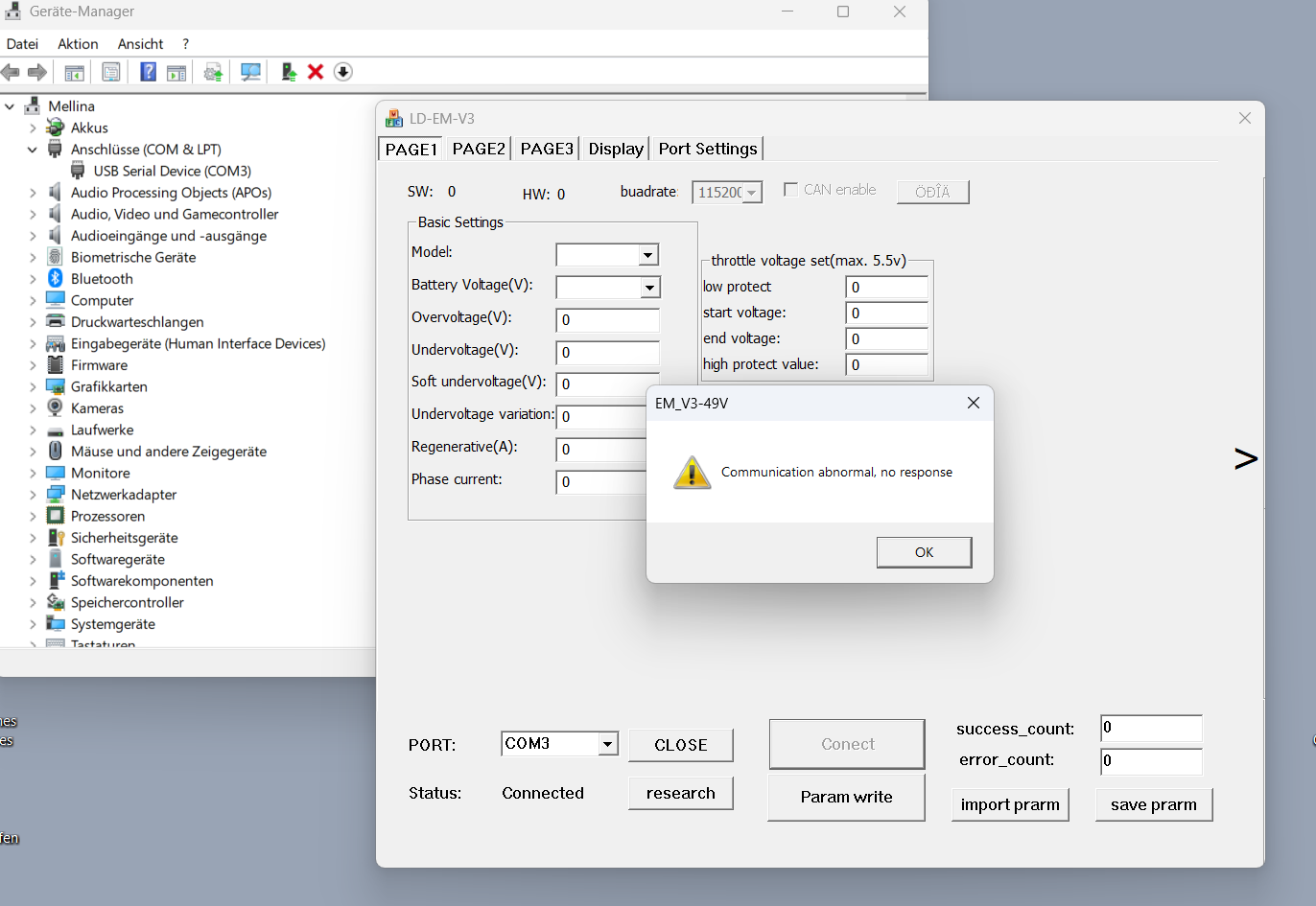

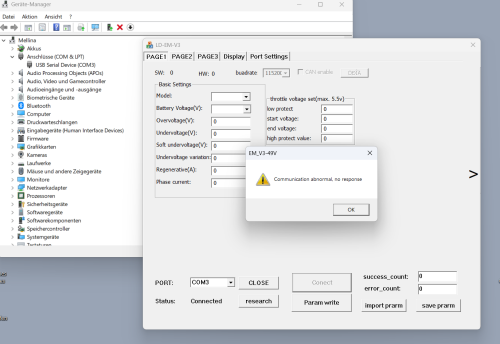

In der Votol Software taucht COM 3 auf, wenn der Stick eingesteckt ist. Open/Close funktioniert ohne Fehlermeldung. Nur wenn ich "Connect" drücke, kommt die Meldung "Communication abnormal, no response".

Laut meinem Schaltplan liegt beim Kabel des Mopeds auf gelb CAN Low and und auf blau CAN High. Ich habe diese mit den gleichen Farben vom Adapter verbunden. Ich hoffe die Logik des Adapters ist nicht andersherum.

Gibt es noch Ideen, was ich tun kann?
