Der madat-Shop scheint die hinteren Bremsscheiben wohl noch auf Lager zu haben... zumindest laut Website .
Ein Versuch ist's vielleicht wert.

[Hobestatt]

Die bei Madat sind mit Versatz, meine aber komplett flach.

[dominik]

Sieht aus wie die Standard Roller Bremsscheibe.
Gibt es in von 190 bis 240mm in 10mm Abständen
Aufnahme innen 58mm
Lochkreis 70mm drei Löcher
in 3mm und 4mm Stärke

[jeff-jordan]

Hab meine mal gemessen: Im inneren Bereich, wo die Bremsbeläge keinen Kontakt zur Scheibe bekommen: 3,8 mm, dort wo gebremst wird 3,5 - 3,6mm.
Und innen steht: MIN. TH. und dann 3mm drauf.

Bei meinem Neuzugang/Gebrauchtkauf ganz ähnlich. Dort ist die Scheibe im nicht verschlissenen Bereich allerdings gleich nur 3,6mm dick und dort wo abgerieben wurde zwischen 3,4 und 3,5mm. Auch dort steht: MIN. TH. - 3mm.

Beide Scheiben sind zwar unterschiedlich, aber ich würde sie auch als komplett flach einstufen.

Bei den madat Fotos bin ich mir nicht sicher, ob die nicht doch auch flach sind.
Das eine Foto, wo die Scheibe von schräg oben gezeigt wird, kann da täuschen.

[Hobestatt]

Die Scheibe auf dem zweiten Foto scheint die gleiche wie meine zu sein. Hast Du die evtl. schon mal vermessen? Sind da auch die Bremssättel mit den roten Kappen verbaut?

Hab meine mal gemessen: Im inneren Bereich, wo die Bremsbeläge keinen Kontakt zur Scheibe bekommen: 3,8 mm, dort wo gebremst wird 3,5 - 3,6mm.
Und innen steht: MIN. TH. und dann 3mm drauf.

Bei meinem Neuzugang/Gebrauchtkauf ganz ähnlich. Dort ist die Scheibe im nicht verschlissenen Bereich allerdings gleich nur 3,6mm dick und dort wo abgerieben wurde zwischen 3,4 und 3,5mm. Auch dort steht: MIN. TH. - 3mm.

Beide Scheiben sind zwar unterschiedlich, aber ich würde sie auch als komplett flach einstufen.

Bei den madat Fotos bin ich mir nicht sicher, ob die nicht doch auch flach sind.
Das eine Foto, wo die Scheibe von schräg oben gezeigt wird, kann da täuschen.

[jeff-jordan]

Die Scheibe auf dem zweiten Foto scheint die gleiche wie meine zu sein. Hast Du die evtl. schon mal vermessen? Sind da auch die Bremssättel mit den roten Kappen verbaut?

....

Ja, da sind auch die Bremssättel mit den roten Kappen drauf. Die Scheibe ist noch original (also von 2021).

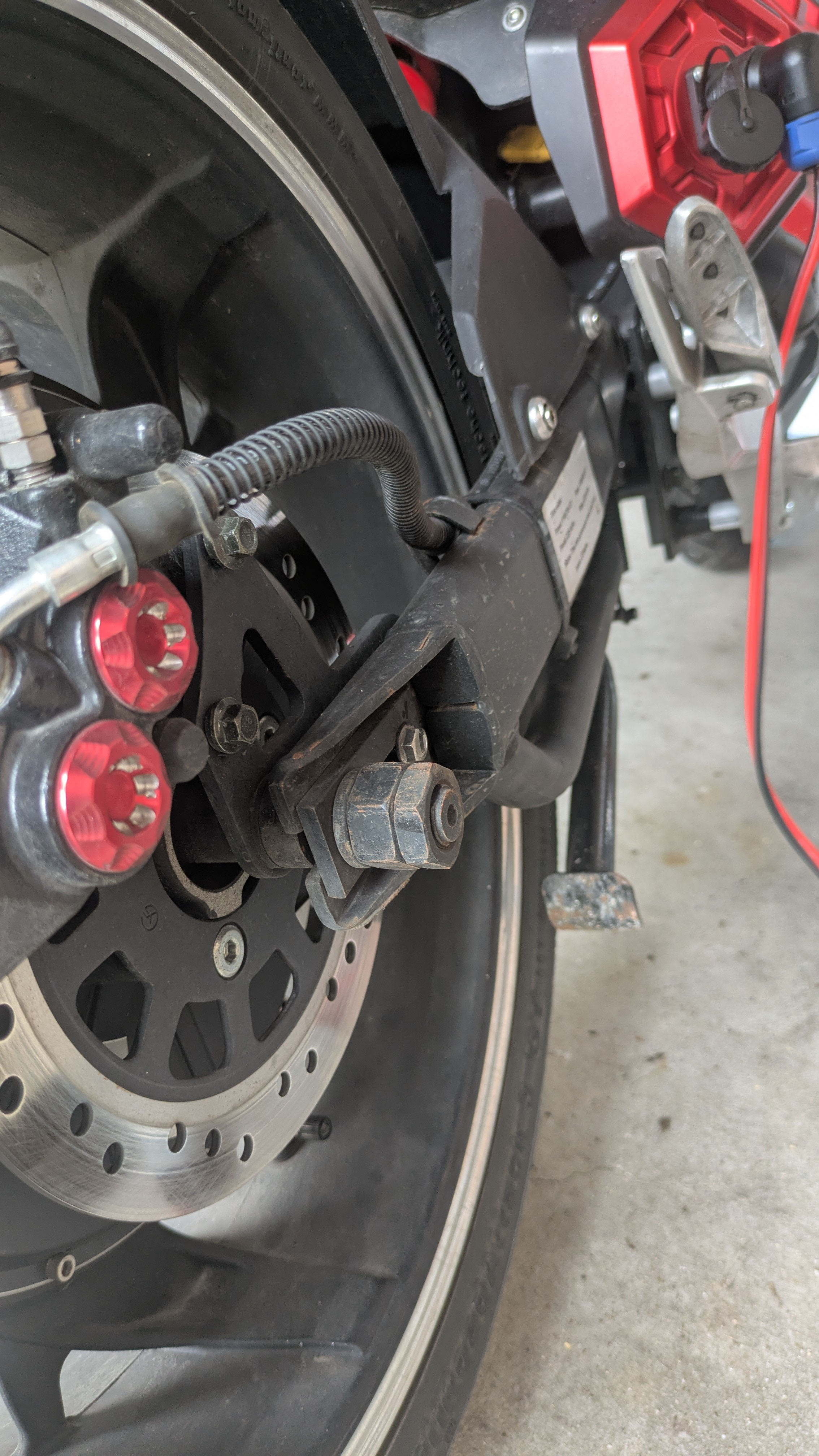

Hier mal ein (sauberes) Foto von vor 'nem Jahr.

Was meinst Du da mit schon mal vermessen? Die Scheibendicken hatte ich ja schon gepostet (innerer Bereich 3,8mm, dort wo die Bremsbacken greifen zwischen 3,5 und 3,6mm).
Oder was meinst Du (Gesamtdurchmesser, Abstand der 3 Halteschrauben) ?

Die Zahlen, die Du da drauf siehst haben nix mit der Bremsscheibe an sich zu tun. Das sind noch "Markierungen" für die 3 Arme meines Abziehers, mit dem ich neulich Stator und Rotor des Motors getrennt habe.

[Hobestatt]

Ja,
der Gesamtdurchmesser wäre klasse. Vielleicht kannst Du ja auch die von dominik angegebenen Maße bestätigen?

Ja, da sind auch die Bremssättel mit den roten Kappen drauf. Die Scheibe ist noch original (also von 2021).
Hier mal ein (sauberes) Foto von vor 'nem Jahr.

Was meinst Du da mit schon mal vermessen? Die Scheibendicken hatte ich ja schon gepostet (innerer Bereich 3,8mm, dort wo die Bremsbacken greifen zwischen 3,5 und 3,6mm).
Oder was meinst Du (Gesamtdurchmesser, Abstand der 3 Halteschrauben) ?

Die Zahlen, die Du da drauf siehst haben nix mit der Bremsscheibe an sich zu tun. Das sind noch "Markierungen" für die 3 Arme meines Abziehers, mit dem ich neulich Stator und Rotor des Motors getrennt habe.

[dominik]

Einfach selber mal den Meter und nen Messschieber dran halten.

Die Aufnahme der Bremsscheibe sind China Standard.
Da gibt es entweder 3-Loch oder 4-Loch.
Auf Aliexpress "E-Roller Bremsscheibe 3 Loch" eingeben ist auch nicht so schwierig.

[jeff-jordan]

Einfach selber mak den Meter und nen Messschieber dran halten.
...

Oder mit 'ner Schnur den Umfang ausmessen und durch Pi teilen

[jeff-jordan]

So, hab' gerade mal nachgemessen :


220mm Scheibe, inneres Loch 58mm, 3-Loch Befestigung mit 70mm Lochabstand zueinander.
Die Befestigungsschrauben sind M8 x 25mm mit 10mm Bund. Gesamtlänge (inkl. Kopf) 27mm.

Da findet man sowohl auf AliExpress, als auch auf Amazon was Passendes .

Ich würd' mir die "rote" vom AliExpress Link bestellen.... wenn ich denn eine Neue bräuchte , rein aus Stil-Gründen.
